Navegação, recursos e controles básicos

Para ligar manualmente a ferramenta de diagnóstico, pressione e libere o botão Liga/Desliga .

A ferramenta de diagnóstico ligará automaticamente quando:

●uma fonte de alimentação CA instantânea for conectada à ferramenta de diagnóstico

Nunca conecte o adaptador da fonte de alimentação CA ou um cabo de energia opcional à ferramenta de diagnóstico durante a comunicação com um veículo.

●o cabo de dados está conectado a um veículo que tem 12 V CC no conector do link de dados (DLC)

A energia pode ser fornecida de uma das seguintes formas:

●Bateria interna recarregada
●Fonte de alimentação CA instantânea (recarregando a bateria interna)
●Conector do link de dados do veículo (DLC) (cabo de dados da ferramenta de diagnóstico conectado)

Toda comunicação com o veículo deve ser interrompida ANTES de desligar a ferramenta de diagnóstico. Se você tentar desligar a ferramenta de diagnóstico durante a comunicação com o veículo, uma mensagem de erro será exibida. Um desligamento forçado durante a comunicação pode levar a problemas com o ECM em alguns veículos. Nunca desconecte o cabo de dados quando a ferramenta de diagnóstico estiver em comunicação com o ECM do veículo.

1. Saia de todas as funções e comunicações com o veículo.
2. Para sair das funções, siga todas solicitações que aparecem na tela.
3. Pressione e solte o botão Liga/Desliga .

Usar o procedimento de desligamento de emergência durante a comunicação com o ECM do veículo pode levar a problemas com o ECM em alguns veículos.

Durante uma operação normal, desligue a ferramenta de diagnóstico usando o procedimento Desligar descrito acima. O procedimento de desligamento de emergência só deve ser usado se a ferramenta de diagnóstico não responde aos botões de navegação ou de controle ou se apresenta funcionamento irregular. Para forçar um desligamento de emergência, pressione e segure o botão Liga/Desliga durante cinco segundos até que a ferramenta de diagnóstico seja desligada.

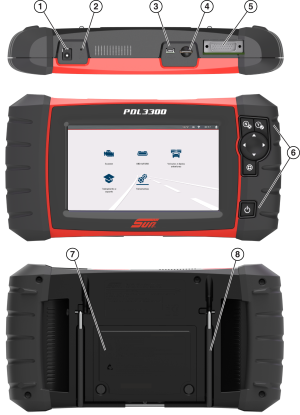

Há quatro botões de controle do tipo “pressão” e um botão multidirecional do tipo “interruptor basculante” à direita da ferramenta de diagnóstico. Todas as outras operações da ferramenta de diagnóstico são controladas na tela sensível ao toque.

Os controles da tela sensível ao toque são usados para a maioria das operações. Porém, os botões de controle também podem ser usados para navegar e selecionar funções.

Item

Botão

Descrição

1

–

Conector da fonte de alimentação

2

–

LED indicador de status da bateria

3

–

Mini conector USB

4

–

Cartão micro SD

Contém programação do sistema operacional.

IMPORTANTE
O cartão micro SD deve ser instalado
para a operação. Não remova o
cartão.

5

–

Conector do cabo de dados

6

N/Cancelar

Y/Aceitar

Botões direcionais

S (Atalho)

Botão de funções programáveis
que pode fornecer um atalho para a
execução de uma variedade de tarefas de rotina

Ligar/Desligar

7

–

Suporte dobrável

8

–

Tampa da bateria

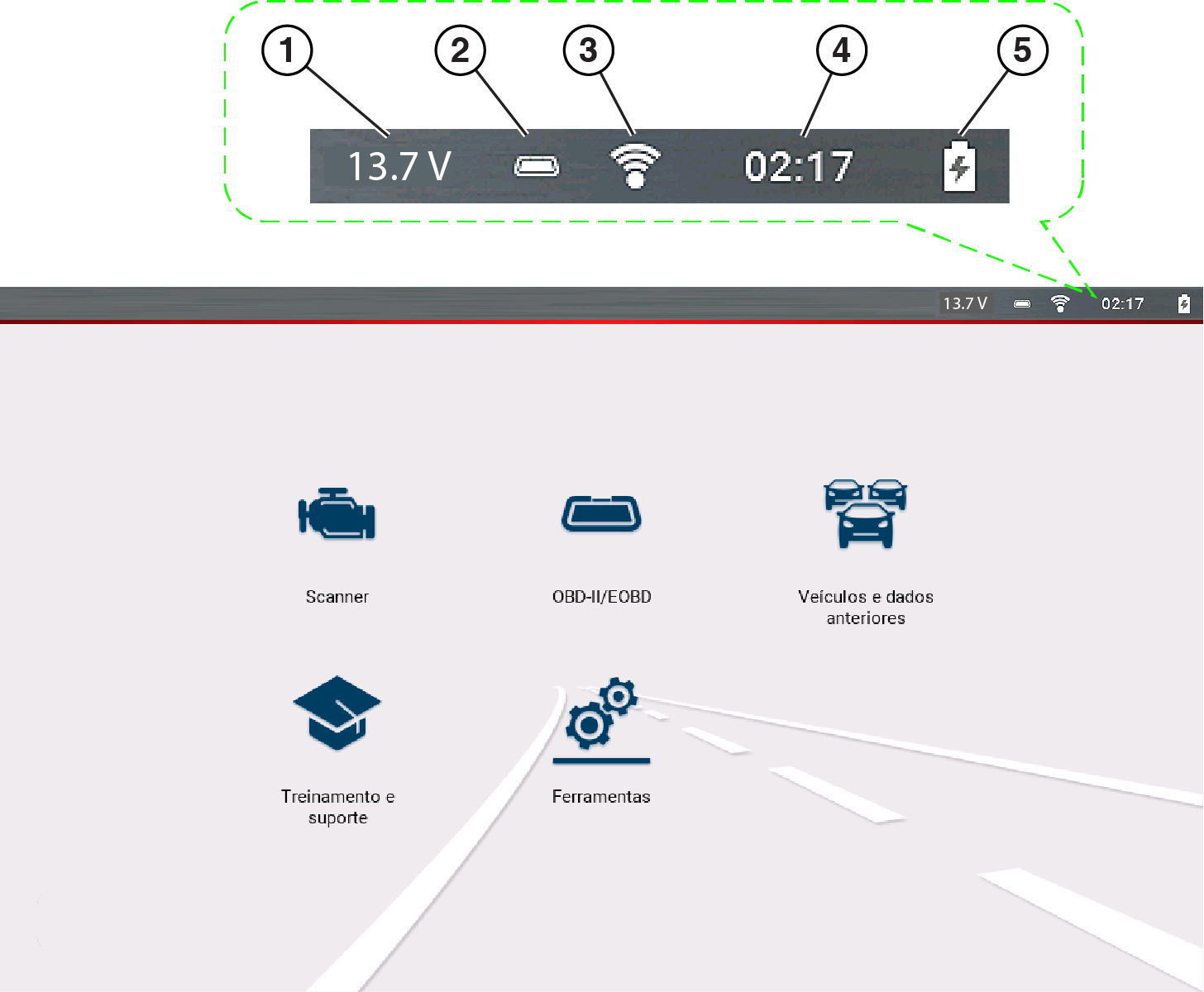

A tela inicial: inclui uma barra de títulos e o corpo principal. Ela contém os ícones das principais funções da ferramenta de diagnóstico.

Ícones e indicadores comuns da barra de título

1.Tensão do conector do link de dados do veículo
2.Status de comunicação do veículo ativo
3.Status da conexão Wi-Fi
4.Hora certa
5.Nível de carga da bateria e status da conexão de energia

Ícone

Função

Ícone

Função

Bateria com nível completo de carga

Alimentação externa conectada
- Indica que a bateria está sendo carregada

Bateria com nível baixo de carga

Intensidade do sinal Wi-Fi

Download de atualização do software

Atualização do software pronta para instalação

Erro no download de atualização do software





Nome

Ícone

Descrição

Scanner

Permite recuperar códigos de problemas de diagnóstico
(DTCs), visualizar dados de PIDs e executar testes de diagnóstico.

OBD-II/EOBD

Permite acessar teste s dados genéricos de OBD-II/EOBD

sem identificar o veículo que está sendo testado.

Veículos e dados
anteriores

Permite reconfigurar rapidamente a ferramenta de diagnóstico para

um veículo testado recentemente e para acessar arquivos de dados salvos.

Treinamento e suporte

Treinamento e suporte fornece informações sobre como configurar

e começar a usar recursos selecionados da sua ferramenta de diagnóstico.

Ferramentas

Permite ajustar as configurações da ferramenta de diagnóstico de acordo com suas

preferências e executar outras funções especiais.

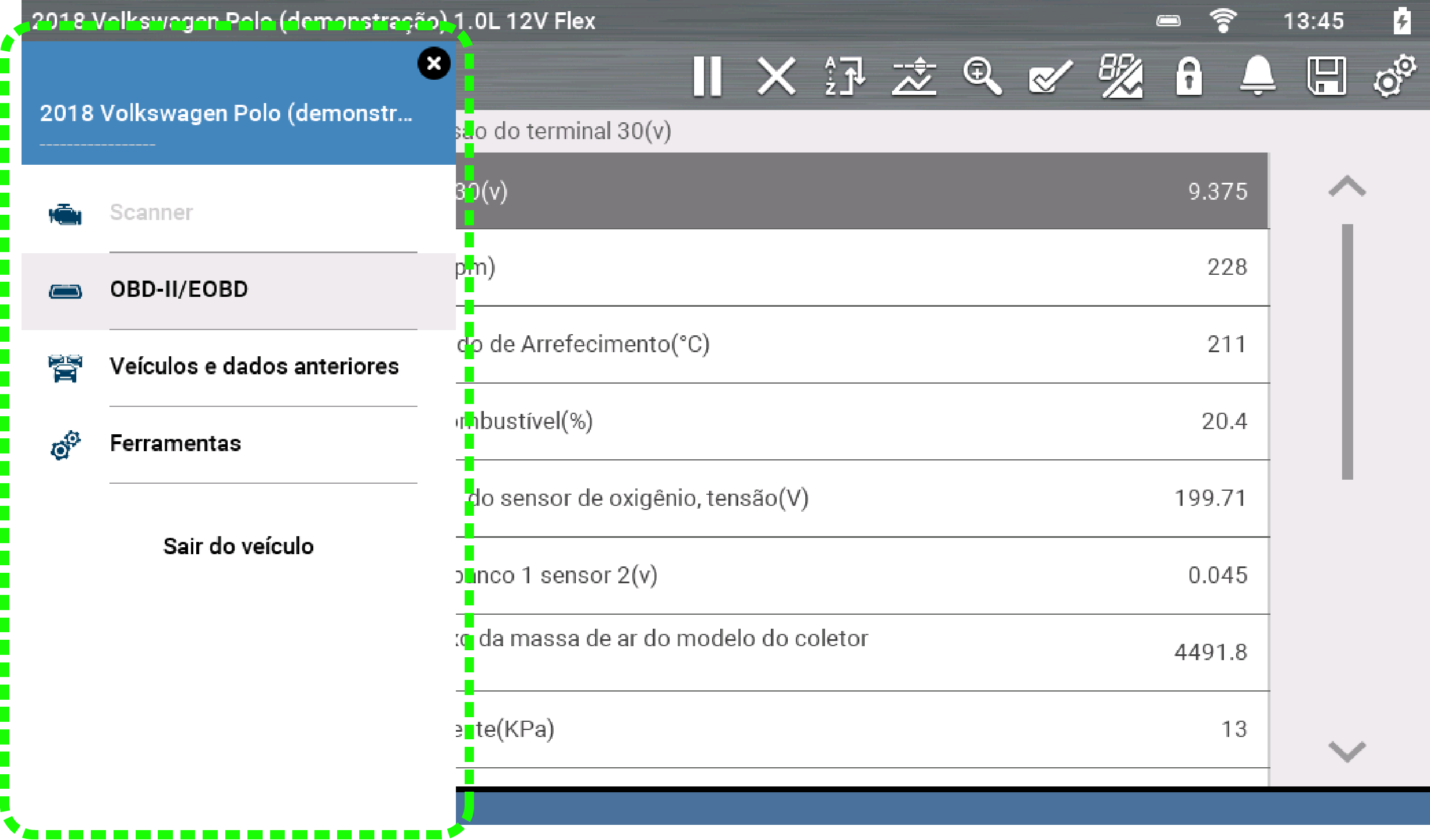

Use o Menu de acesso rápido como atalho para “pular” funções ou Sair do veículo ativo. Este menu está disponível na maioria das funções (após a identificação de um veículo) e varia conforme o aplicativo, fornecendo apenas links aplicáveis à sua localização no software.

Selecione o ícone Início para abrir o Menu de acesso rápido, dependendo da sua localização no software.
