Pierwsze kroki

Kliknij obraz, aby go rozwinąć. Kliknij ponownie, aby przywrócić rozmiar. Wypróbuj to na powyższym obrazie!  Nie dotyczy wszystkich obrazów/ilustracji.

Użyj przycisku Wstecz w przeglądarce, aby wyświetlić ostatnio odwiedzoną stronę. Aby uzyskać więcej informacji na temat korzystania z tej aplikacji, patrz temat Pomoc — informacje.

Z prawej strony narzędzia diagnostycznego umieszczone są cztery przyciski wciskane i jeden wielokierunkowy obsługiwany kciukiem przycisk kołyskowy. Sterowanie wszystkimi innymi operacjami narzędzia diagnostycznego odbywa się z poziomu ekranu dotykowego.

Do wykonywania większości czynności jest używane sterowanie na ekranie dotykowym, jednak można również używać przycisków sterujących w celu nawigacji i wybierania funkcji.

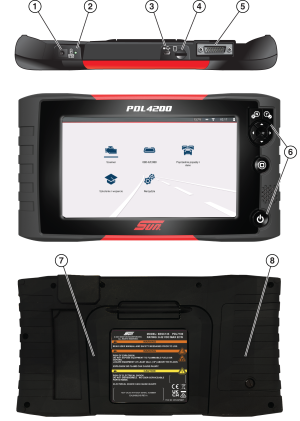

Element

Przycisk

Opis

1

–

Gniazdo zasilania

2

–

Wskaźnik LED stanu akumulatora

3

–

Gniazdo mini USB

4

–

Karta Micro Secure Digital (micro SD)

Zawiera oprogramowanie systemu operacyjnego.

WAŻNE
Karta micro SD musi być zainstalowana,
aby urządzenie mogło działać. Nie należy wyjmować
karty.

5

–

Złącze kabla danych

6

N — Nie/anuluj

Y — Tak/akceptuj

Przyciski kierunkowe

S (skrót)

Programowalny przycisk funkcyjny,
który może stanowić skrót umożliwiający
wykonywanie różnych rutynowych zadań

Zasilanie (włącznik/wyłącznik)

7

–

Rozkładana podstawka

8

–

Pokrywa akumulatora

1. Zdejmij pokrywę akumulatora i zamontuj dostarczony zespół akumulatorów ze strzałkami skierowanymi do góry, a następnie ponownie załóż pokrywę.

Nie dokręcaj nadmiernie wkrętów pokrywy akumulatora!

1. Zespół akumulatorów
2. Pokrywa akumulatora
3. Wkręt pokrywy akumulatora
2. Naciśnij i zwolnij przycisk zasilania , aby włączyć narzędzie.

Po podłączeniu kabla danych do złącza DLC pojazdu narzędzie jest zasilane.

1. Z poziomu ekranu głównego wybierz kolejno opcje Tools (Narzędzia) > Settings (Ustawienia) > Configure Wi-Fi (Konfiguruj połączenie z siecią Wi-Fi).

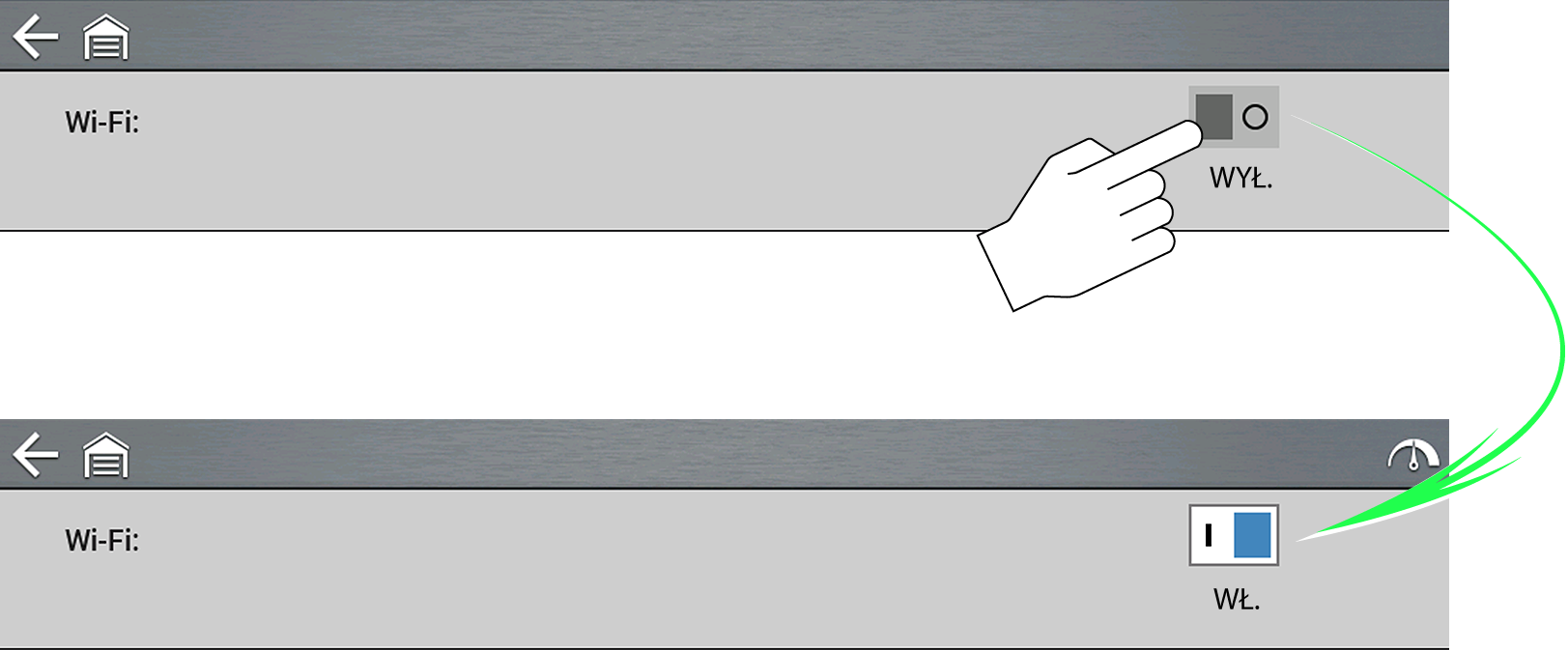

2. Aby włączyć sieć Wi-Fi, dotknij ikony włącznika sieci Wi-Fi.

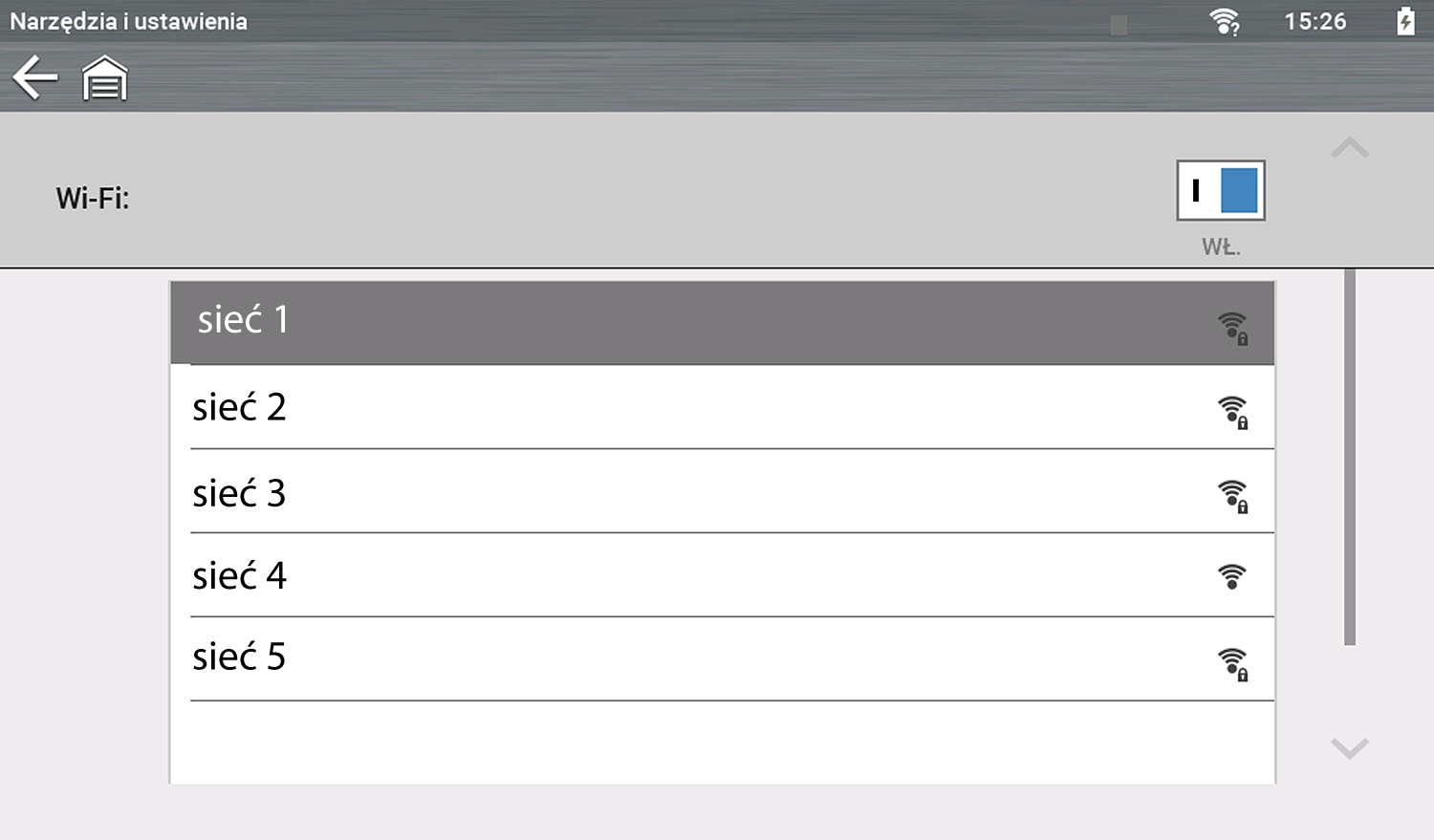

3. Wybierz swoją sieć spośród dostępnych sieci i wprowadź hasło (w razie potrzeby), a następnie wybierz przycisk OK.

Dzięki skanerowi komunikacja z pojazdem staje się łatwa. Udostępnia on pełną funkcjonalność skanowania obejmującą te funkcje i nie tylko.

● Skanowanie kodów — skanowanie wielu układów jednym naciśnięciem przycisku
● Tworzenie wykresów danych — jednoczesne wyświetlanie wielu wykresów w celu wykonania analizy porównawczej danych
● Testy funkcjonalne — wykonywanie testów funkcjonalnych podzespołów i adaptacyjne ponowne uczenie

Podstawowa obsługa skanera

1. Na ekranie głównym wybierz opcję Scanner (Skaner), a następnie wybierz opcję Automotive (Pojazdy).
2. Wybierz markę pojazdu i postępuj zgodnie z wyświetlanymi monitami, aby zidentyfikować pojazd.
3. Wybierz System (Układ), np. Code Scan (Skan kodów), Engine (Silnik), Transmission (Skrzynia biegów), Body (Nadwozie) itp.
4. Wykonaj wyświetlane na ekranie instrukcje, aby podłączyć kabel danych DA-4 do złącza diagnostycznego OBD-II w pojeździe.
5. Podłącz kabel danych DA-4 do narzędzia diagnostycznego.
6. Postępując zgodnie z monitami, wybierz System (Układ), np. Engine (Silnik), ABS (Układ ABS), Transmission (Skrzynia biegów).
7. Wybierz funkcję/test, np. Codes Menu (Menu kodów), Code Scan (Skan kodów), Data Display (Wyświetlanie danych), Functional Tests (Testy funkcjonalne).

Kabel danych OBD-II jest wyposażony w diodę LED informującą, czy pojazd dostarcza zasilanie do narzędzia diagnostycznego. Ponadto zintegrowana latarka LED może pomóc w znalezieniu złącza łącza danych (DLC) w pojeździe w celu podłączenia.

Skaner — dodatkowe informacje

Demonstracja skanera

Wbudowany program demonstracyjny umożliwia poznanie funkcji skanera bez jego podłączania do pojazdu. Opanuj szybko obsługę skanera, przeglądając dostępne operacje, w tym identyfikację pojazdu, wybór układu, skanowanie kodów, wykresy identyfikatorów PID i wiele więcej!

1. Na ekranie głównym wybierz opcję Scanner (Skaner).
2. W menu marek pojazdu wybierz opcję Demonstration (Demonstracja).
3. Wybierz kolejno opcje 2009 > Manual ID (Identyfikacja ręczna) > 407 > 1.6L T-Diesel (9HZ).
4. Wybierz przycisk OK, aby potwierdzić pojazd, a następnie wybierz opcję Continue (Kontynuuj).
5. Aby wyświetlić listę wyników dotyczących kodów, wybierz kolejno opcje Engine Management (Zarządzanie silnikiem) > Continue (Kontynuuj) > Codes (Kody).

Szybki dostęp do globalnych kodów OBD-II/EOBD, testów i danych bez konieczności identyfikacji pojazdu

● EOBD — dostęp do trybów serwisowych OBD-II/EOBD (np. od $01 do $0A) umożliwia przeglądanie bieżących diagnostycznych kodów usterek, danych parametrów, informacji migawkowych, wyników testów monitorowania sondy lambda, sprawdzanie numerów kalibracji i wiele więcej!
● Kontrola stanu układu OBD-II — szybkie sprawdzanie i usuwanie diagnostycznych kodów usterek, sprawdzanie stanu monitorowania gotowości i stanu kontrolki MIL.

OBD-II/EOBD — dodatkowe informacje

Oszczędzaj czas poświęcany konfigurowaniu podczas ponownego testowania pojazdu i przeglądaj zapisane pliki.

● Vehicle History (Historia pojazdów) — wyświetla listę ostatnich dwudziestu pięciu wybranych pojazdów.
● View Saved Data (Wyświetl zapisane dane) — wyświetla listę wszystkich zapisanych plików danych wraz ze zrzutami ekranów.
● Delete Saved Data (Usuń zapisane dane) — umożliwia trwałe usunięcie zapisanych plików z pamięci.

Poprzednie pojazdy i dane — dodatkowe informacje

Umożliwia łatwą zmianę ustawień w zależności od preferencji i przesłanie zapisanych plików danych do komputera.

● Connect-to-PC (Połącz z komputerem) — umożliwia przesyłanie zapisanych plików danych do komputera za pomocą kabla USB i aplikacji ShopStream Connect™.
● Get Connected (Połącz) — umożliwia znalezienie kodów autoryzacyjnych w celu utworzenia konta w usłudze Snap-on Cloud na stronie ALTUSDRIVE.com.
● Configure Shortcut Button (Konfiguruj przycisk skrótu) — umożliwia zmianę funkcji przycisku skrótu.
● Settings (Ustawienia) — umożliwia dostosowanie ustawień wyświetlania i jednostek miar.
● System Information (Informacje o systemie) — umożliwia sprawdzenie informacji o oprogramowaniu i systemie.

Narzędzia — dodatkowe informacje

Krótkie filmy dotyczące konfigurowania i rozpoczynania korzystania z wybranych funkcji narzędzia diagnostycznego.

● Konfigurowanie sieci Wi-Fi
● Konfigurowanie chmury Snap-on Cloud
● Udostępnianie raportów ze skanowania kodów
● Instalowanie nowszych wersji oprogramowania

Wymagany dostęp do sieci Wi-Fi

Chmura Snap-on Cloud umożliwia automatyczne przesyłanie do niej wyników skanów kodów, a następnie przeglądanie, drukowanie i udostępnianie raportu dotyczącego układów pojazdu za pomocą urządzenia mobilnego.

1. Z poziomu ekranu głównego narzędzia diagnostycznego wybierz kolejno opcje Tools (Narzędzia) > Settings (Ustawienia) > Configure Wi-Fi (Konfiguruj połączenie z siecią Wi-Fi).
2. Włącz połączenie z siecią Wi-Fi i wybierz sieć.
3. Po nawiązaniu połączenia wyświetlony zostanie ekran z następującymi informacjami dotyczącymi urządzenia: Serial Number (Numer seryjny), PIN i Code (Kod), które są wymagane do rejestracji. Zanotuj te numery.
4. Korzystając z urządzenia mobilnego lub komputera, odwiedź stronę https://ALTUSDRIVE.com i na ekranie Login (Logowanie) wybierz opcję Create Individual Account (Utwórz konto indywidualne).
5. Wprowadź wymagane informacje i utwórz Username (Nazwę użytkownika) oraz Password (Hasło), a następnie wybierz opcję Create (Utwórz).
6. Na ekranie potwierdzenia „Success” (Powodzenie) wybierz opcję Done (Gotowe).
7. Zaloguj się, używając swojej Username (Nazwy użytkownika) i Password (Hasła).
8. Udziel odpowiedzi na pytania bezpieczeństwa, a następnie wybierz opcję Submit (Prześlij).
9. Na stronie Technician Profile Manager (Menedżer profilu technika) wybierz kartę Device Management (Zarządzanie urządzeniem).
10. Wybierz opcję Add Device (Dodaj urządzenie) i wprowadź odpowiednie dane: Serial Number (Numer seryjny), PIN, Code (Kod) oraz Device Name (Nazwa urządzenia).
11. Wyloguj się z aplikacji.
12. Aby rozpocząć, zaloguj się, wpisując swoje dane: Username (Nazwa użytkownika) i Password (Hasło) na stronie https://ALTUSDRIVE.com.

Aby uzyskać więcej informacji, patrz tematy Profil technika Snap-on i Chmura Snap-on Cloud

Funkcja Security Link umożliwia uzyskiwanie dostępu do bram zabezpieczeń w wybranych pojazdach. Aby uzyskać więcej informacji, patrz temat Security Link

ShopStream Connect (SSC) to dostępna bezpłatnie aplikacja na komputer umożliwiająca podłączenie narzędzia diagnostycznego do komputera.

1. Aby rozpocząć korzystanie, pobierz aplikację SSC i zainstaluj ją na komputerze.

Aplikację SSC można pobrać pod adresem: https://eu.sun-workshopsolutions.com/pl

2. Podłącz kabel USB do narzędzia diagnostycznego i komputera.
3. W narzędziu diagnostycznym wybierz kolejno opcje Tools (Narzędzia) > Connect-to-PC (Połącz z komputerem).
4. Aplikacja SSC umożliwia wykonywanie następujących czynności:
● Drukowanie plików danych i raportów ze skanowania kodów
● Pobieranie aktualizacji oprogramowania i nowych wersji
● Dwukierunkowe przesyłanie plików danych między narzędziem i komputerem
● Zapisywanie plików danych i zarządzanie nimi
● Dodawanie notatek do plików danych

Aby uzyskać dodatkowe informacje, patrz temat ShopStream Connect™

Dla bezpieczeństwa własnego i innych osób przed rozpoczęciem korzystania z tego urządzenia należy przeczytać i zrozumieć Ważne wskazówki bezpieczeństwa.
