Recuperação da ferramenta de diagnóstico (usando Wi-Fi na ferramenta)

Estas instruções descrevem como restaurar o software de diagnóstico para a última versão licenciada do software que foi instalada.

Todas as imagens e ilustrações (Inglês) utilizadas neste documento são apenas exemplos e meramente para referência.

Aplicação

As ferramentas de diagnóstico usando software 23.4 ou posterior e equipadas com o aplicativo de recuperação OTA (over-the-air), atualmente incluem:

●

PDL 8100

●

PDL 7100

●

PDL 4200

Antes de começar

Antes de prosseguir, leia estas Observações IMPORTANTES.

●

Este procedimento pode levar mais de duas horas para ser concluído.

●

É necessária conexão Wi-Fi estável. Se a conexão Wi-Fi for perdida a qualquer momento, o processo será reiniciado.

●

Não desligue a ferramenta em nenhum momento durante o processo de recuperação e mantenha-a conectada à fonte de alimentação CA. Se a alimentação de energia for interrompida a qualquer momento, o processo será reiniciado.

●

Todos os arquivos de dados salvos da ferramenta serão removidos. Antes de prosseguir, copie todos os arquivos necessários (arquivos de dados salvos) para uma mídia de armazenamento separada.

Instruções

1.

Ligue a ferramenta.

2.

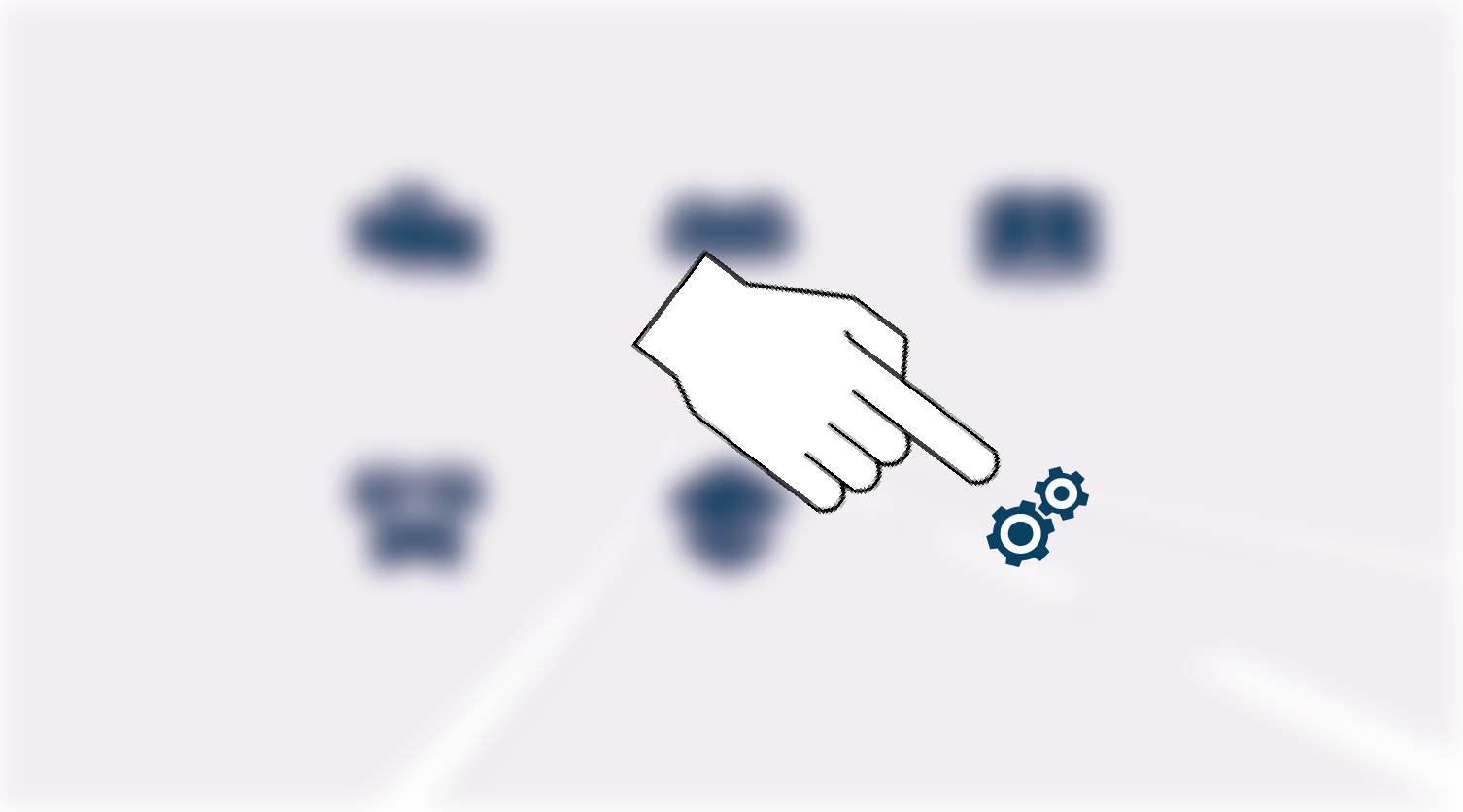

Conecte sua ferramenta a uma rede Wi-Fi. Na tela inicial, selecione Ferramentas > Configurações > Configurar Wi-Fi, ative o Wi-Fi e conecte-se à sua rede.

3.

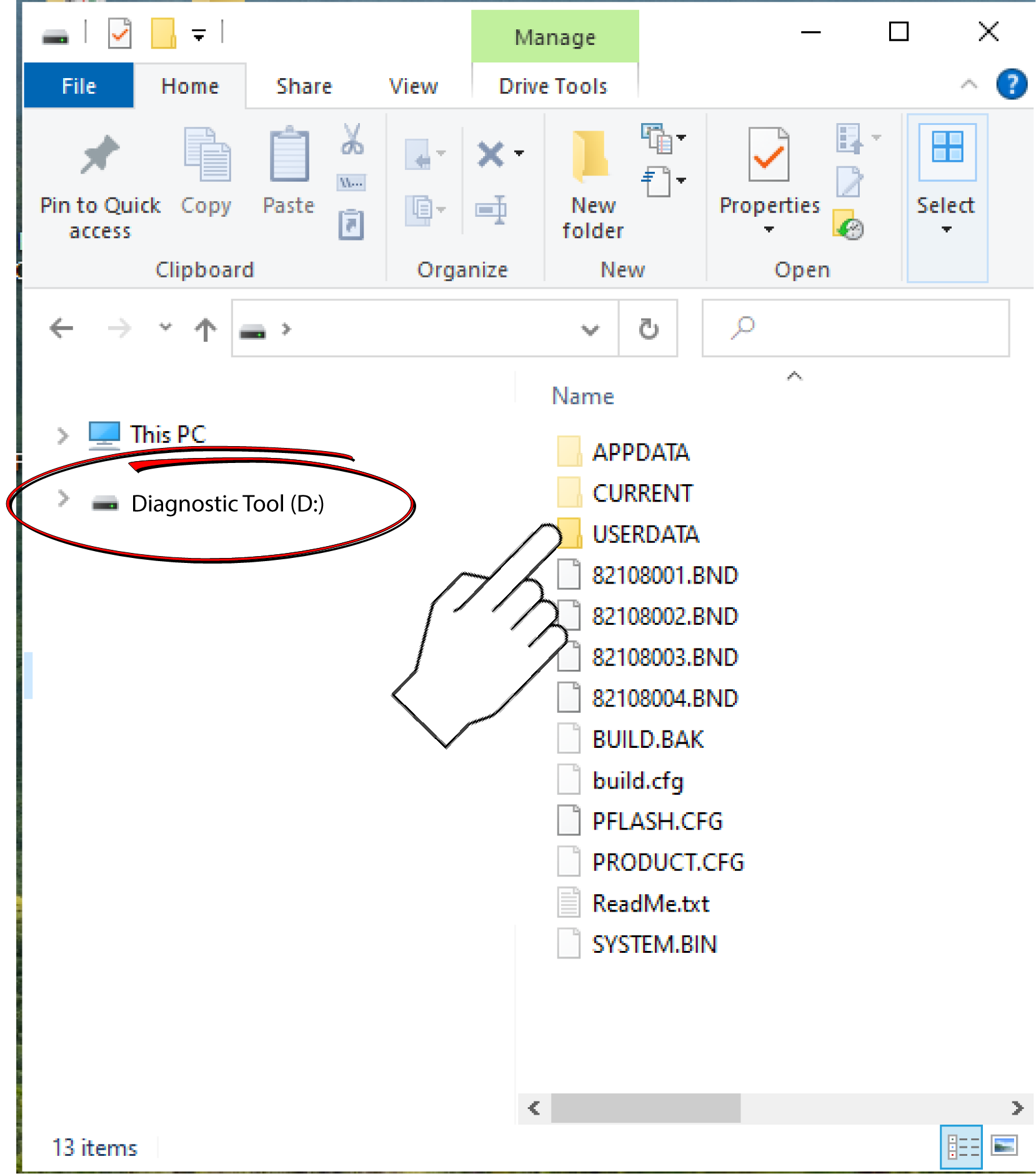

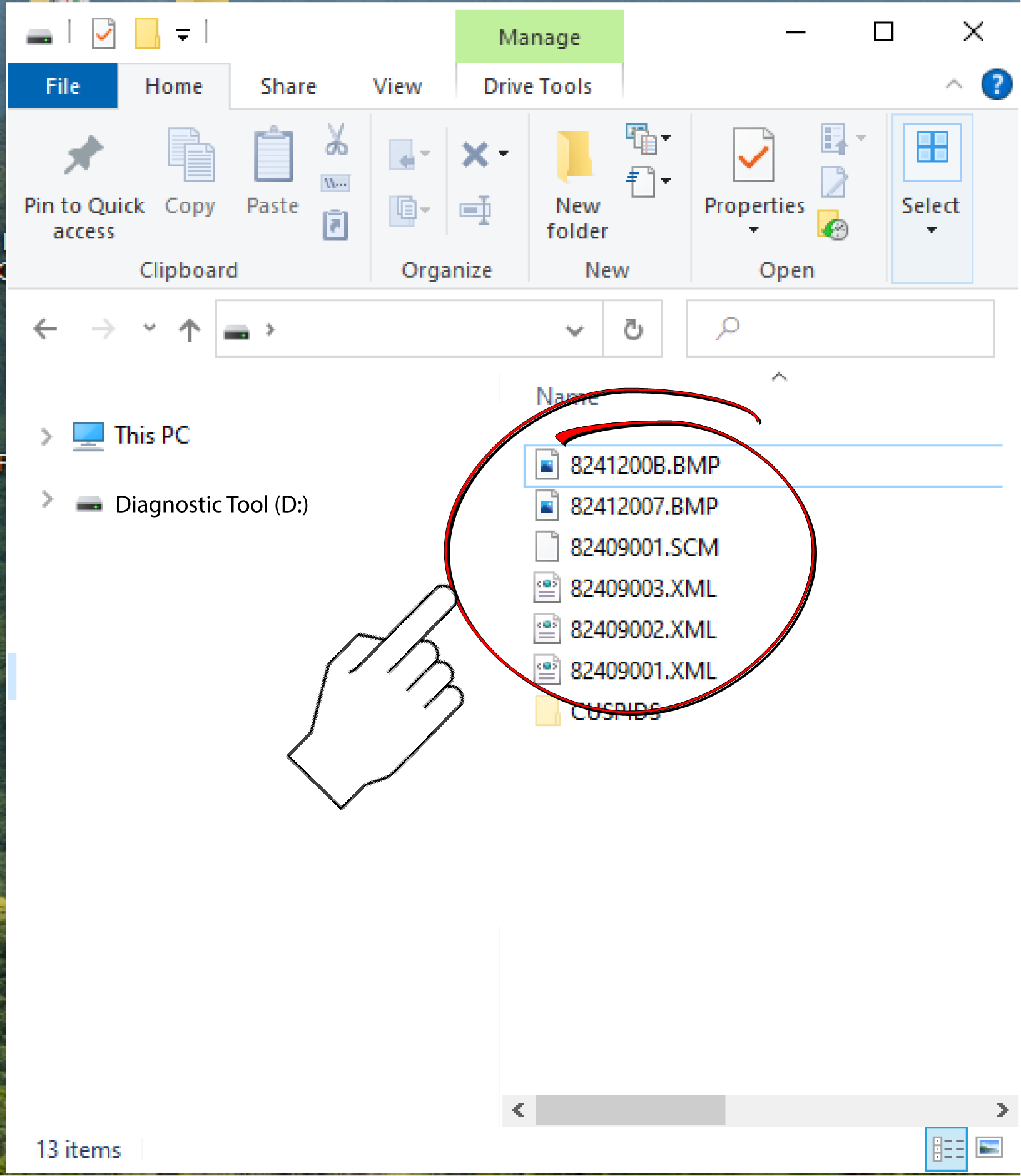

Copie e transfira todos os arquivos de dados do usuário da ferramenta (varreduras de código, capturas de tela, dados de varreduras, dados de osciloscópio, etc.) Todos os arquivos de dados do usuário serão perdidos se não forem copiados da ferramenta antes de continuar. Consulte Cópia de arquivos de dados para armazenamento externo abaixo para obter instruções.

4.

Desligue a ferramenta.

5.

Pressione e segure os botões Y e N e ligue a ferramenta.

O menu Serviço é exibido.

6.

Usando o teclado, destaque Utilitários e pressione o botão Y.

7.

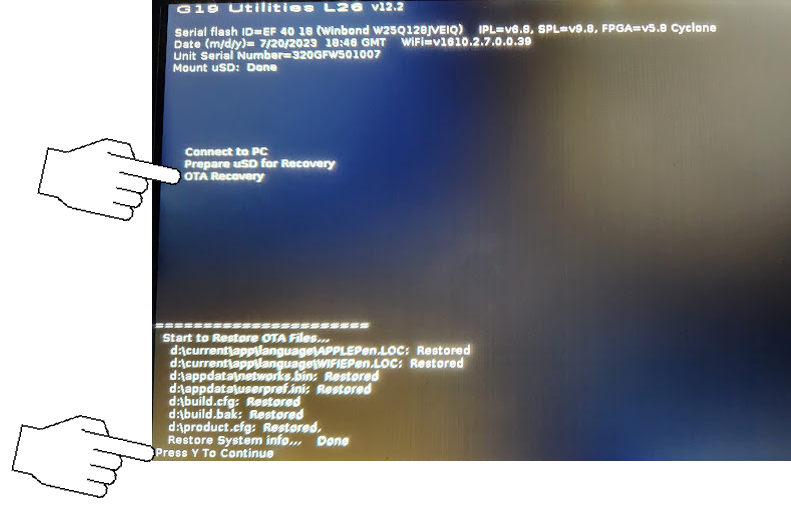

Selecione Recuperação OTA e pressione o botão Y. Em seguida, siga as instruções na tela, pressionando o botão Y para continuar e, em seguida, o botão N na janela “Cancelar”.

8.

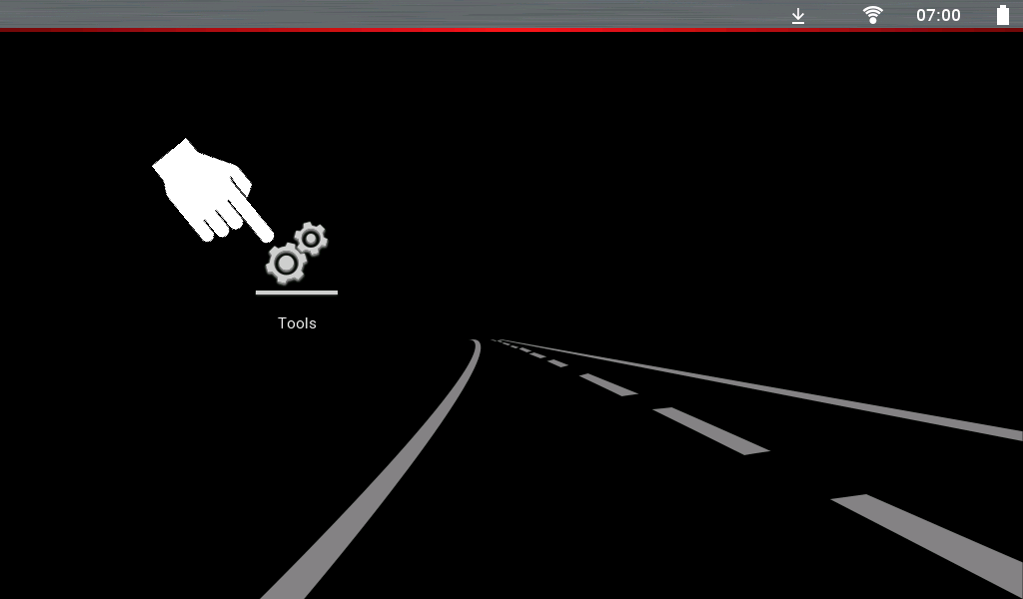

Quando a tela mudar, clique no ícone Ferramentas.

9.

Se o Wi-Fi não estava conectado anteriormente, conecte-o agora. Selecione Configurações > Configurar Wi-Fi, ative o Wi-Fi e conecte-se à sua rede.

10.

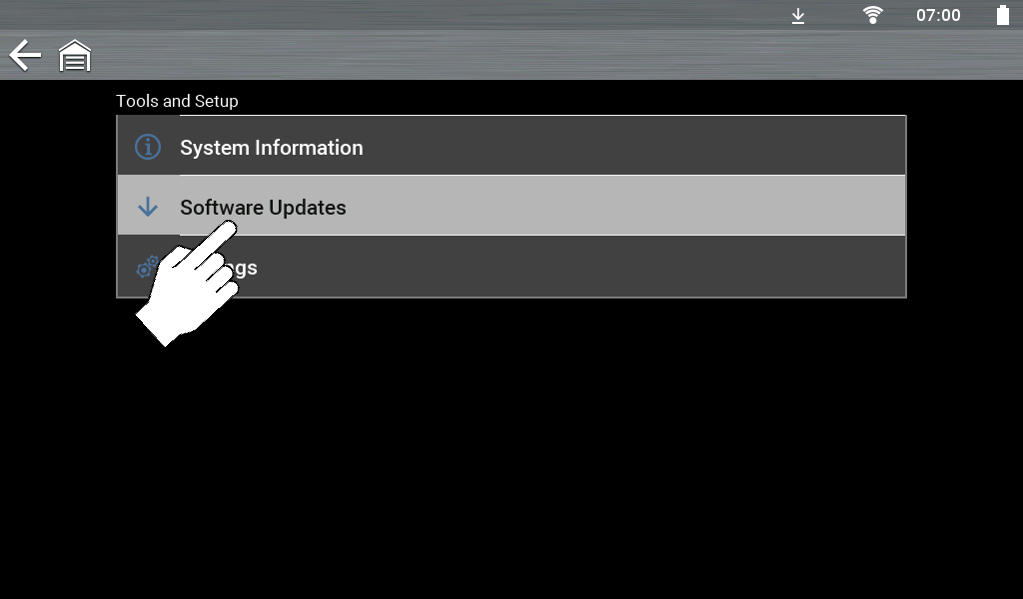

Selecione Atualizações de software para iniciar o download do software. A seta para baixo na barra de ferramentas superior indica que o software está sendo baixado ativamente.

O download pode levar mais de duas horas para ser concluído.

Uma tela de progresso é exibida, indicando o status do download.

11.

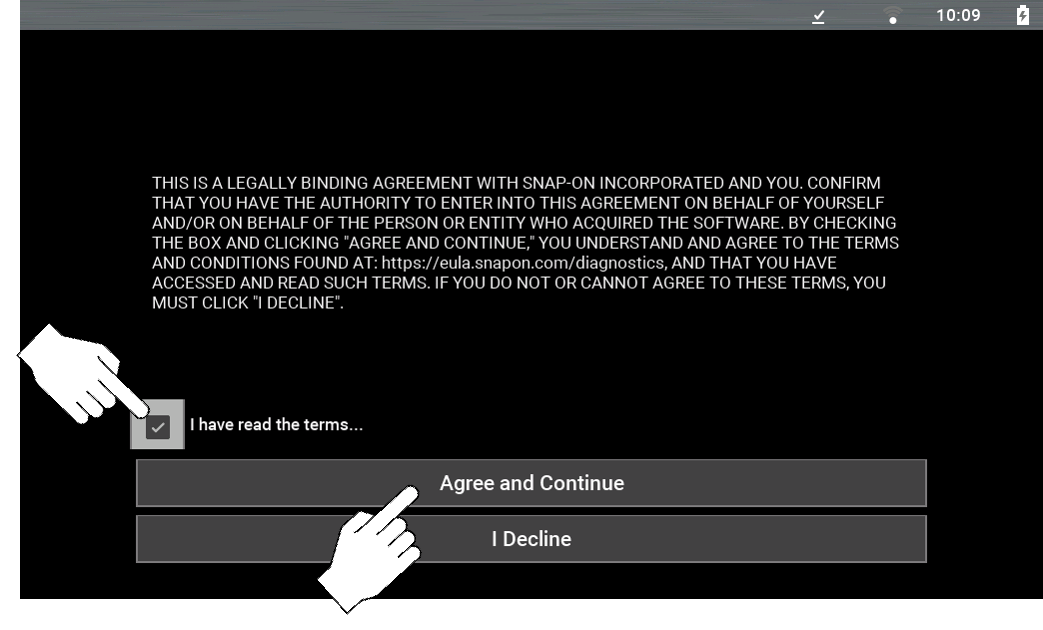

Quando a instalação estiver pronta, marque a caixa de seleção e clique em Concordar e continuar.

O processo está quase concluído neste ponto, faltando menos de cinco minutos para ser concluído.

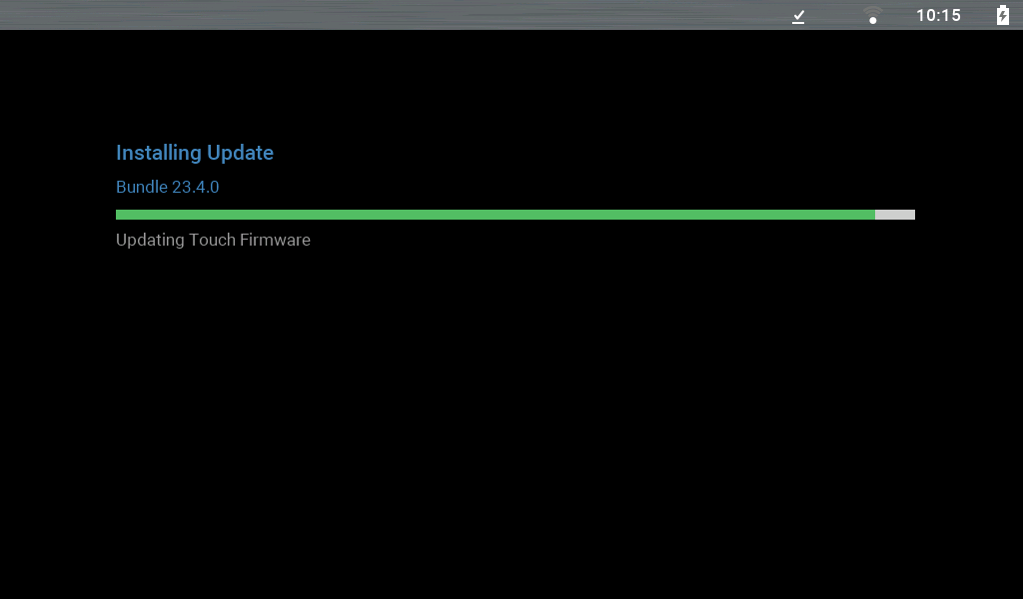

Uma tela de progresso é exibida, indicando o status da instalação.

12.

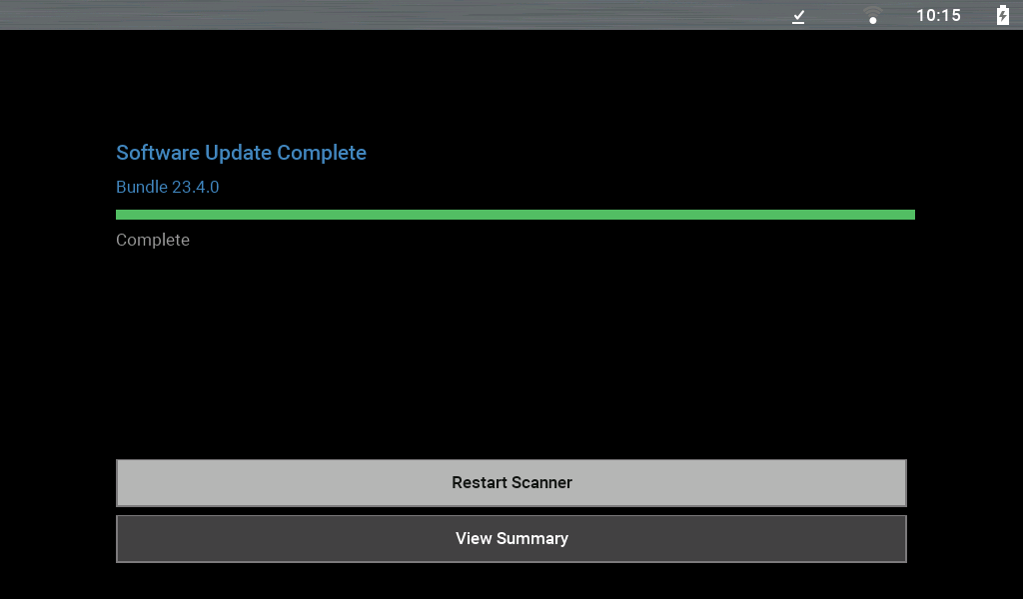

Quando a instalação for concluída, selecione Reiniciar scanner.

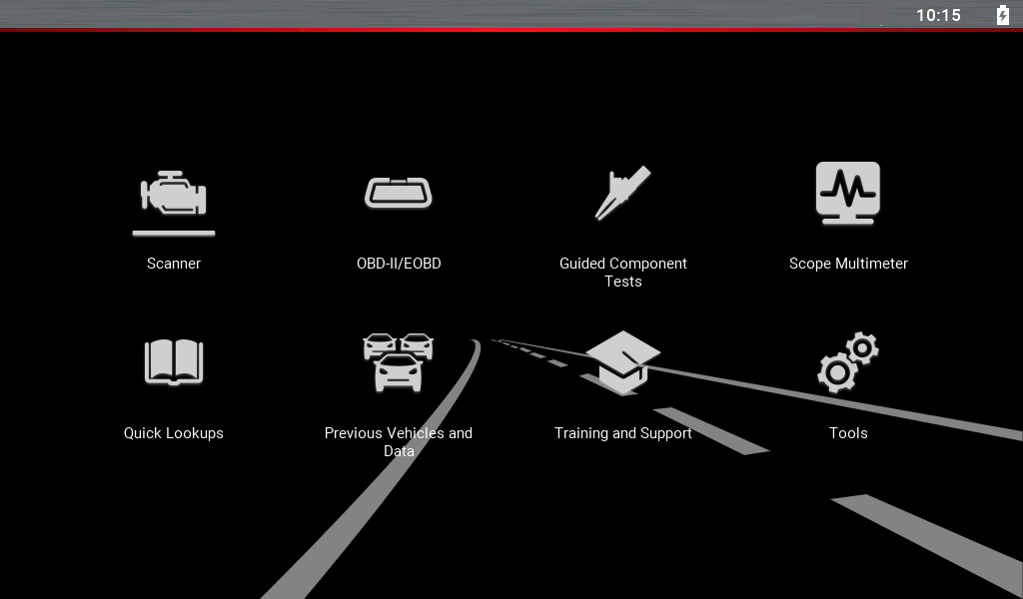

O software da ferramenta está restaurado e pronto para uso. (Tela típica ilustrada)
