Scanner - Automotivo
Scanner é um aplicativo acionado por menus que se comunica com módulos de controle de um veículo para acessar Códigos de Problema de Diagnóstico (DTCs), dados de parâmetros (PIDs), testes funcionais, entre outros itens.
Menus, opções e procedimentos podem variar de acordo com o veículo. As instruções a seguir se aplicam à maioria dos veículos do padrão OBD-II. Nem todos os veículos são compatíveis com o recurso de identificação automática e/ou instantânea.
| 1. | Acione o interruptor de ignição do veículo. |
| 2. | Conecte o cabo de dados ao DLC do veículo. Consulte Cabo de dados/Conexões (veja abaixo). |
A ferramenta de diagnóstico é ativada automaticamente quando conectada ao veículo.
| 3. | Na tela inicial, selecione Scanner |
Durante o uso do Scanner e das funções do OBD-II/EOBD, são fornecidas instruções na tela sobre como conectar o cabo de dados. Essas instruções pode incluir o DLC do veículo.
| 4. | Dependendo do veículo, pode ocorrer uma identificação instantânea. |
| 5. | Se não houver suporte para identificação instantânea, depois de selecionar a marca do veículo (e o ano, se necessário), escolha Identificação automática ou Identificação manual e insira as informações do veículo nas solicitações que aparecem na tela para continuar. |
Se a opção Identificação automática for selecionada, o processo de identificação é concluído automaticamente (se compatível com o veículo).
| 6. | Selecione um Sistema do veículo (por exemplo, Motor, Transmissão). |
| 7. | Selecione um Teste/função do sistema do veículo (por exemplo, menu Códigos) a ser executado. |
Pode haver danos ao Módulo de Controle do Veículo (ECM) se a comunicação for interrompida. Certifique-se de que o cabo de dados esteja devidamente conectado durante todo o teste. Saia de todos os testes antes de desconectar o cabo de dados ou desligar a ferramenta de diagnóstico.
A função Scanner permanece aberta enquanto houver um link de comunicação ativo com o veículo. Para sair dos testes e desligar a ferramenta de diagnóstico, interrompa este link de comunicação. Se você tentar o desligamento enquanto a ferramenta de diagnóstico estiver se comunicando com o veículo, uma mensagem de erro será exibida.
| 8. | Para fechar a comunicação do veículo com o Scanner, selecione o ícone Início e, depois, Fechar veículo no menu de acesso rápido. |
Se a ferramenta de diagnóstico e o cabo de dados for compatível com comunicação Ethernet, ela será estabelecida automaticamente com o veículo.
Se a ferramenta de diagnóstico e/ou o cabo de dados não for compatível com comunicação Ethernet, será solicitado que você conecte um cabo de dados especial quando tentar se conectar. Por exemplo, "Use o cabo adaptador DA-4EA Ethernet. Este veículo está equipado com um sistema de comunicação Ethernet. Consulte seu representante de vendas para obter mais informações."
Para se comunicar via Ethernet, siga as solicitações que aparecem na ferramenta de diagnóstico para usar o cabo de dados marcado como “DA-4E” ou “DA-4EA” . A substituição por um cabo de dados diferente pode resultar em condição de ausência ou erro de comunicação.
A Snap-on oferece suporte a comunicação Ethernet para alguns modelos Jaguar, Land Rover e Volvo.
Utilize somente o cabo de dados fornecido, e/ou cabos acessórios de equipamentos originais, com sua ferramenta de diagnóstico. O comprimento total do cabo de dados não deve ultrapassar 2,9 metros (114,17 polegadas).
A ferramenta de diagnóstico ligará automaticamente quando o cabo de dados for conectado em um veículo que tenha 12 V CC no conector do link de dados (DLC). Um LED indicador na extremidade DLC do cabo de dados acende quando a energia estiver sendo fornecida.
Durante a identificação do veículo, instruções de conexão do cabo podem ser exibidas na tela, além da localização do DLC.

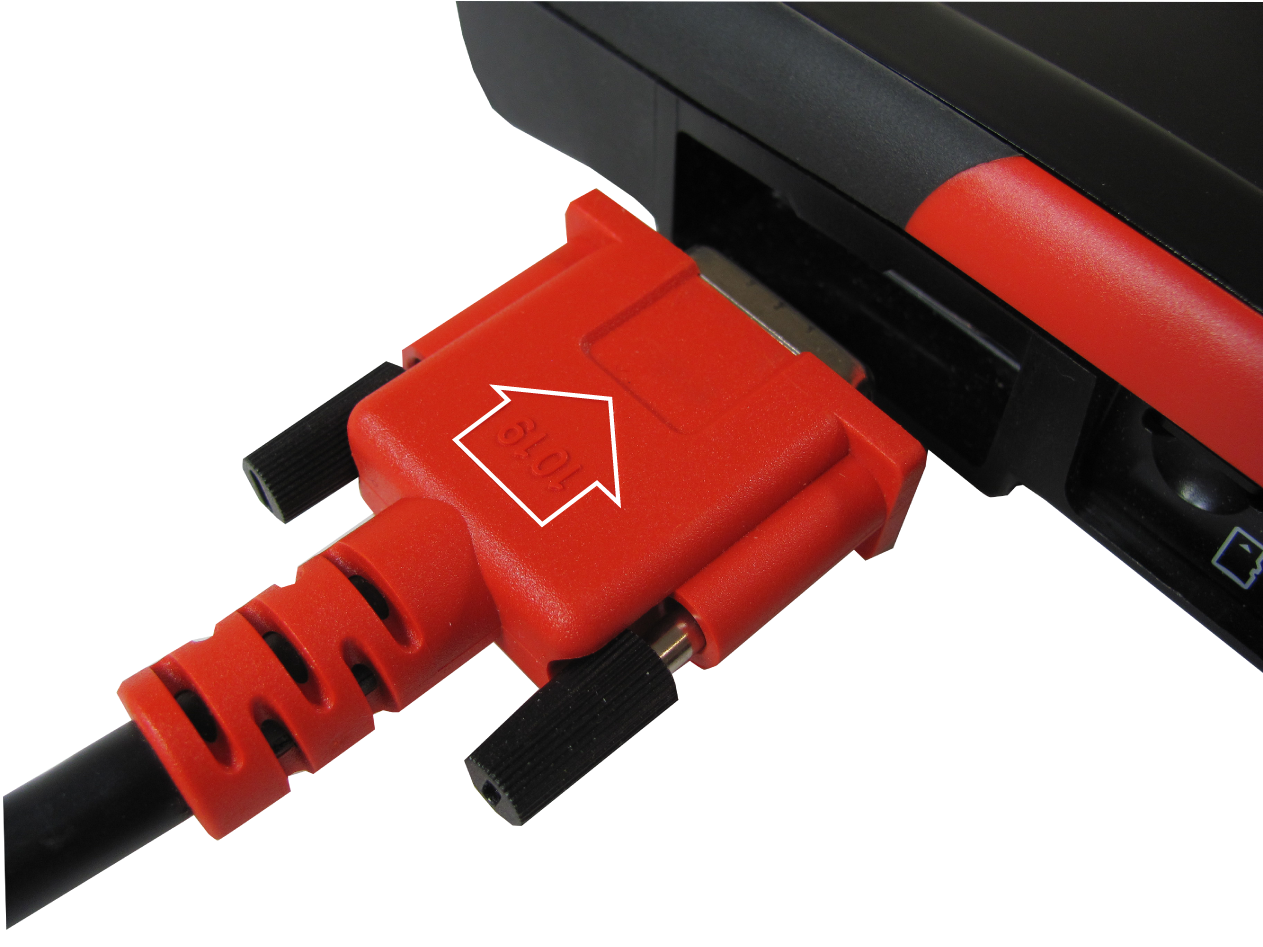

| 1. | Para veículos compatíveis com OBD-II/EOBD, conecte o cabo de dados DA-4E (extremidade de 26 pinos) à ferramenta de diagnóstico. Conecte o cabo com a seta voltada para cima. |

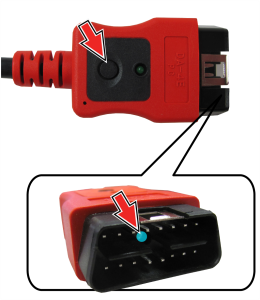

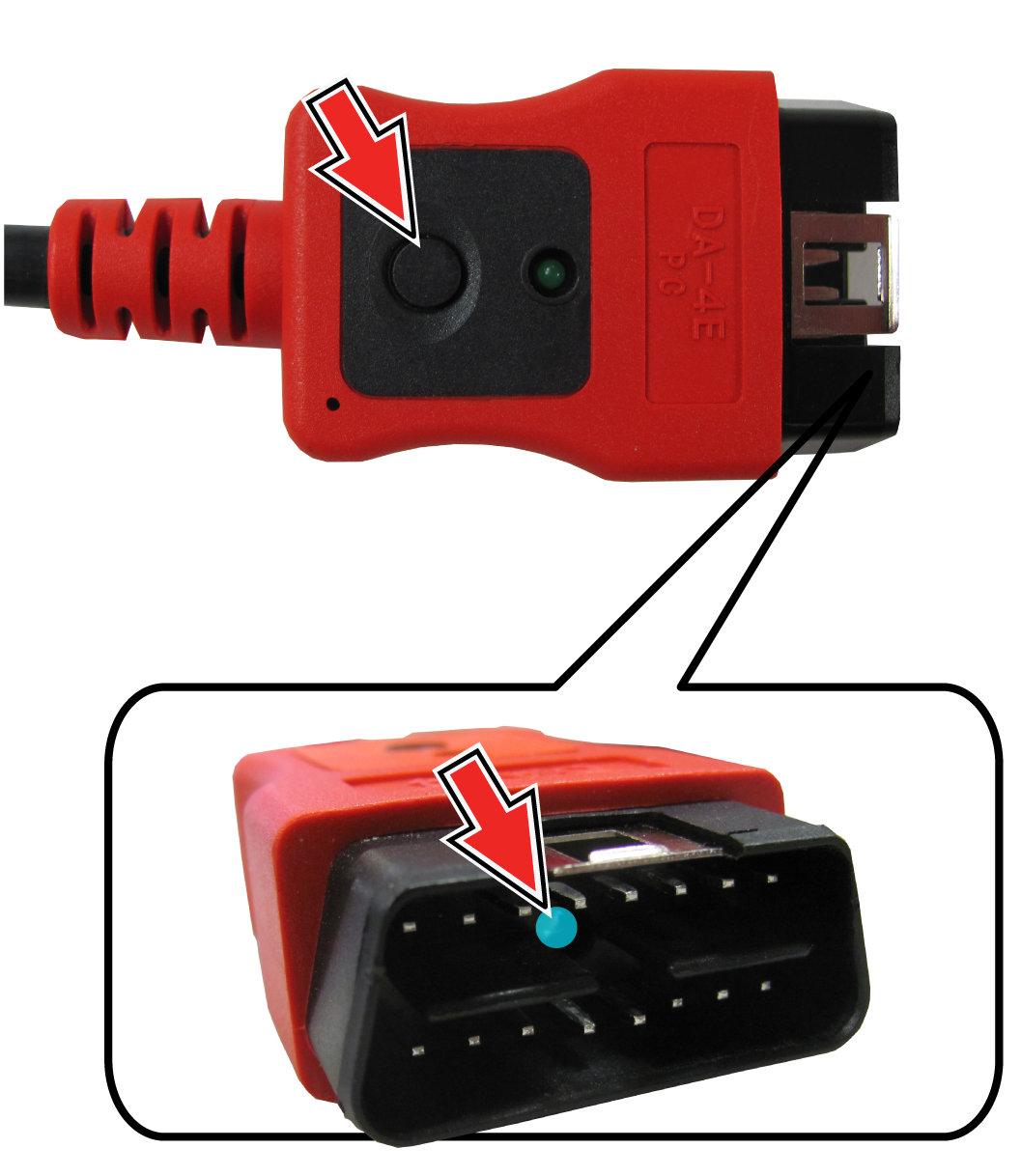

O cabo de dados inclui uma lanterna de LED na extremidade do conector DLC do veículo. O LED é ligado pela bateria da ferramenta de diagnóstico

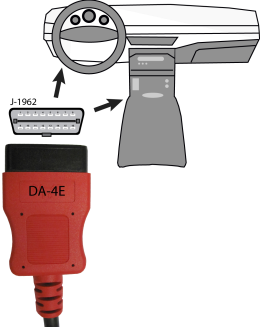

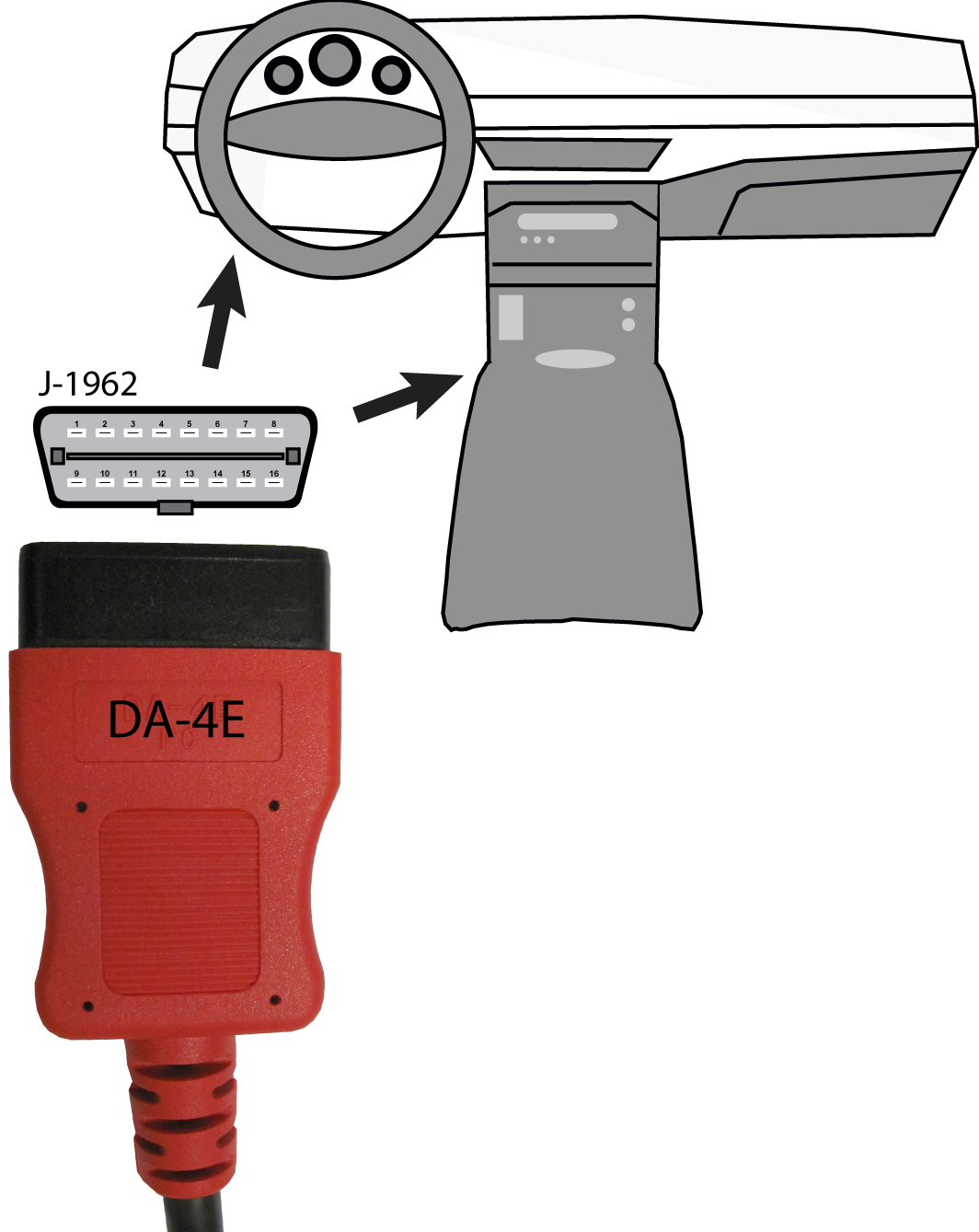

| 2. | Conecte a extremidade de 16 pinos (J-1962) do cabo DA-4E ao DLC do veículo. |
Menus, opções e procedimentos variam de acordo com o veículo. Nem todos os veículos são compatíveis com identificação automática e/ou instantânea.
Dependendo do veículo, o processo de identificação do veículo pode exigir entrada manual das informações do veículo ou isso pode ser automatizado.
| 1. | Ligue a ignição do veículo e conecte o cabo de dados à ferramenta e ao veículo. |
| 2. | Na tela inicial, selecione Scanner e siga as solicitações que aparecem na tela para informar a marca e o ano do veículo. |
| 3. | Se solicitado, selecione Identificação automática ou Identificação manual. |
| ● | A seleção da opção Identificação automática ou do ícone Identificação automática |
| ● | A seleção de Identificação manual permitirá continuar a identificação manual do veículo. |

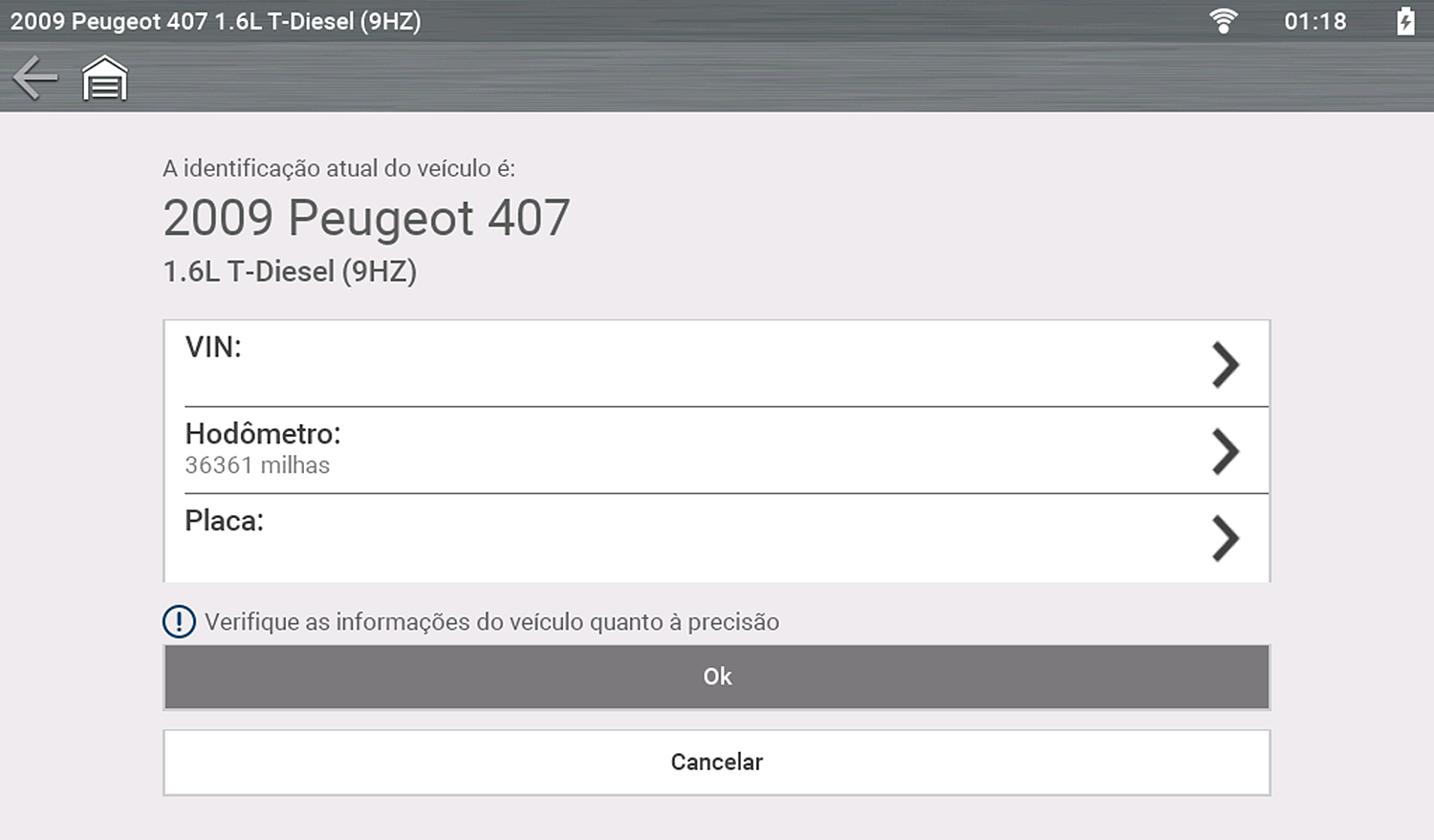

| 4. | Siga as solicitações que aparecem na tela para concluir o processo de identificação do veículo e, em seguida, selecione OK para continuar. |
A locação do cabo de dados e as informações da conexão podem ser fornecidas.
A identificação instantânea se comunica automaticamente com o veículo para iniciar o processo de identificação do veículo.
Requisitos operacionais:
| ● | Requisitos do veículo: |
| – | O veículo deve ser compatível com VIN Modo $09. |
| - | Observação:o VIN Modo $09 é obrigatório em veículos fabricados a partir de 2008. |
| – | O veículo deve estar equipado com Hi Speed CAN ou o protocolo de comunicação J1850. |
| ● | Requisitos do procedimento de conexão: |
Ligue a ignição do veículo e conecte o cabo de dados à ferramenta e ao veículo.
Um bipe audível soará por aproximadamente 6 segundos após a inicialização, se o VIN for lido e confirmado. Selecione OK para continuar.
Se o recurso Scanner for fechado durante a sessão em que a identificação instantânea foi usada, selecione o Scanner novamente, e o veículo não será identificado novamente. Para identificar rapidamente o veículo de novo, selecione-o em Veículos e dados anteriores > Histórico do veículo.
Identificação alternativa do veículo
Se você tentar identificar um veículo que o Scanner não reconhece, pode tentar estabelecer uma comunicação usando a função OBDII/EOBD.

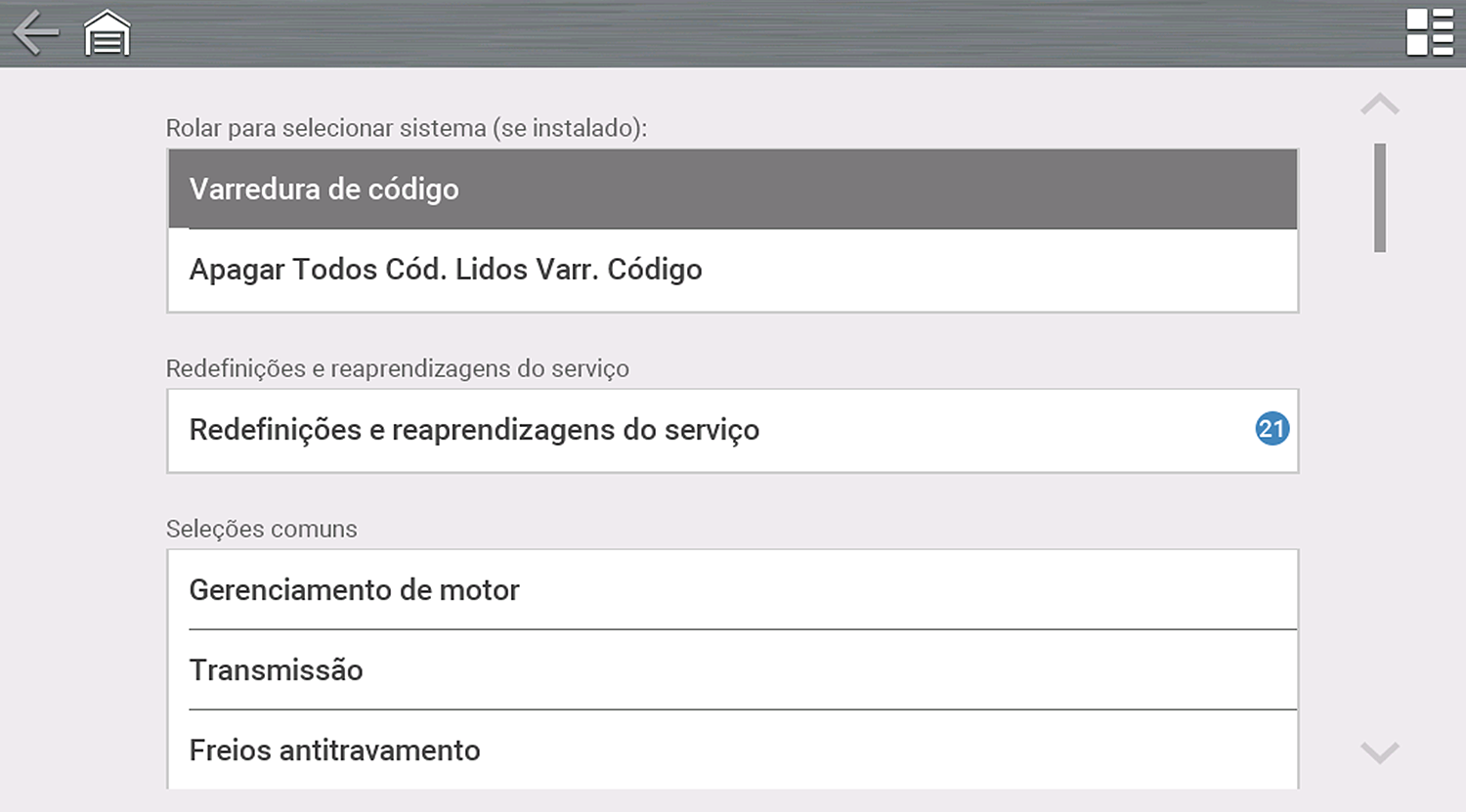

Depois que o veículo é identificado, um menu de opções de sistemas e/ou testes é exibido.
Use o ícone Visualização do menu
para alternar entre uma visualização de lista categorizada e não categorizada.
Selecione uma opção de Sistema/Teste conforme o caso.
Apenas as opções de sistemas/testes compatíveis com o veículo são exibidas.

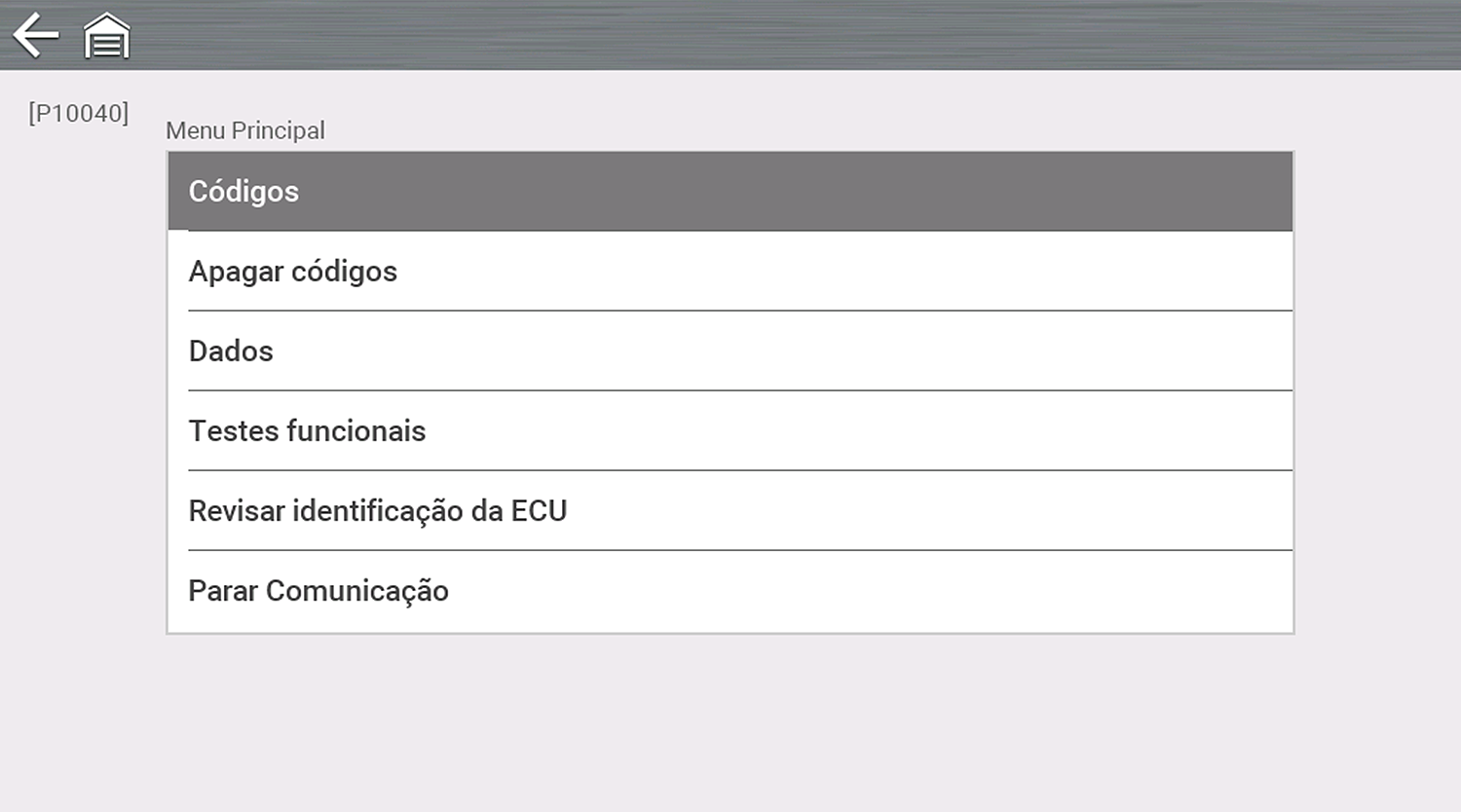

Opções típicas do menu principal do sistema.
Depois que uma opção de sistema/teste é selecionada, as opções disponíveis para o referido sistema são exibidas no Menu principal do sistema.
Os menus e a navegação podem variar de acordo com o veículo.
O menu principal do sistema pode incluir:
| ● | Menu Códigos–exibe registros de Códigos de problemas de diagnóstico (DTCs) do módulo de controle eletrônico do veículo. Essa seleção abre um submenu de opções de visualização. |
| ● | Apagar códigos–apaga registros de DTCs e outros dados do ECM. Essa seleção é encontrada em um submenu Códigos de alguns modelos. |
| ● | Exibição de dados– exibe dados de PIDs a partir do módulo de controle eletrônico do veículo. Essa seleção abre um submenu de opções de visualização. |
| ● | Testes funcionais–fornece testes específicos de subsistemas. Os testes variam de acordo com o fabricante e o modelo. |
| ● | Testes do atuador–semelhantes aos testes funcionais, verificam a operação de certos atuadores, por exemplo, válvulas solenoides e relés. |
| ● | Testes do sistema–fornece testes específicos de subsistemas. A execução desses testes é semelhante à execução de testes funcionais. |
| ● | Funções genéricas–permite acessar funções genéricas do OBD II disponíveis em um menu proprietário (apenas veículos fabricados a partir de 1996). |
| ● | Dica de reparação–fornece procedimentos por etapas, integrando PIDs e recuperando códigos de problemas, quando necessário, para sintomas específicos do veículo identificado. |
