Podstawowe funkcje / elementy sterujące / nawigacja

Aby ręcznie włączyć narzędzie diagnostyczne, naciśnij i zwolnij przycisk zasilania .

Narzędzie diagnostyczne włączy się automatycznie w następujących przypadkach:

●podłączenie do narzędzia zasilacza sieciowego pod napięciem

Nie wolno podłączać zasilacza sieciowego lub opcjonalnego przewodu zasilającego do narzędzia diagnostycznego, jeśli trwa komunikacja narzędzia z pojazdem.

●podłączenie kabla danych do pojazdu (w którym złącze danych DLC jest zasilane napięciem 12 V DC)

Zasilanie może być dostarczane z dowolnego z następujących źródeł:

●naładowany wewnętrzny akumulator,
●podłączony do sieci zasilacz sieciowy (ładowanie akumulatora wewnętrznego),
●złącze łącza danych (DLC) pojazdu (podłączony kabel danych narzędzia diagnostycznego).

PRZED wyłączeniem narzędzia diagnostycznego należy zatrzymać całą komunikację z pojazdem. W przypadku podjęcia próby wyłączenia podczas trwającej komunikacji narzędzia diagnostycznego z pojazdem zostanie wyświetlony komunikat ostrzegawczy. Wymuszone wyłączenie w trakcie komunikacji może spowodować w niektórych pojazdach problemy z modułem ECM. Nie wolno odłączać kabla danych w trakcie komunikacji narzędzia diagnostycznego z modułem ECM pojazdu.

1. Zakończ działanie wszystkich funkcji i zatrzymaj całą komunikację z pojazdem.
2. Aby zakończyć działanie wszystkich funkcji, postępuj zgodnie ze wszystkimi monitami wyświetlanymi na ekranie.
3. Naciśnij i zwolnij przycisk zasilania .

Stosowanie procedury wyłączenia awaryjnego podczas komunikacji z modułem ECM pojazdu może w niektórych pojazdach spowodować problemy z tym modułem.

Podczas normalnej pracy narzędzie diagnostyczne należy wyłączać, korzystając z procedury Wyłączanie opisanej powyżej. Z procedury wyłączania awaryjnego należy korzystać wyłącznie wtedy, gdy narzędzie diagnostyczne nie reaguje na działanie przycisków nawigacji bądź sterowania albo działa nieprawidłowo. Aby wymusić wyłączenie awaryjne, naciśnij i przytrzymaj przez pięć sekund przycisk zasilania , co spowoduje wyłączenie narzędzia diagnostycznego.

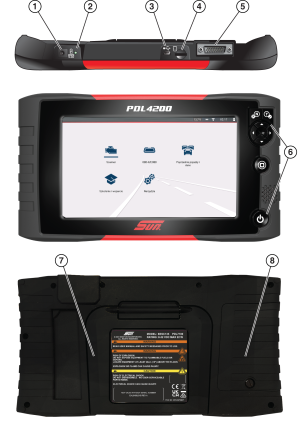

Z prawej strony narzędzia diagnostycznego umieszczone są cztery przyciski wciskane i jeden wielokierunkowy obsługiwany kciukiem przycisk kołyskowy. Sterowanie wszystkimi innymi operacjami narzędzia diagnostycznego odbywa się z poziomu ekranu dotykowego.

Do wykonywania większości czynności jest używane sterowanie na ekranie dotykowym, jednak można również używać przycisków sterujących w celu nawigacji i wybierania funkcji.

Element

Przycisk

Opis

1

–

Gniazdo zasilania

2

–

Wskaźnik LED stanu akumulatora

3

–

Gniazdo mini USB

4

–

Karta Micro Secure Digital (micro SD)

Zawiera oprogramowanie systemu operacyjnego.

WAŻNE
Karta micro SD musi być zainstalowana,
aby urządzenie mogło działać. Nie należy wyjmować
karty.

5

–

Złącze kabla danych

6

N — Nie/anuluj

Y — Tak/akceptuj

Przyciski kierunkowe

S (skrót)

Programowalny przycisk funkcyjny,
który może stanowić skrót umożliwiający
wykonywanie różnych rutynowych zadań

Zasilanie (włącznik/wyłącznik)

7

–

Rozkładana podstawka

8

–

Pokrywa akumulatora

Ekran główny składa się z paska tytułu i obszaru głównego. Na ekranie głównym znajdują się główne ikony funkcji narzędzia diagnostycznego.

Wspólne ikony/wskaźniki na pasku tytułu

1.Napięcie złącza łącza danych pojazdu
2.Stan komunikacji z aktywnym pojazdem
3.Stan połączenia Wi-Fi
4.Godzina
5.Poziom naładowania akumulatora i stan podłączenia do zasilania

Ikona

Funkcja

Ikona

Funkcja

Pełne naładowanie akumulatora

Podłączone zasilanie zewnętrzne
- Wskazuje ładowanie akumulatora

Niski poziom naładowania akumulatora

Moc sygnału sieci Wi-Fi

Pobieranie aktualizacji oprogramowania

Aktualizacja oprogramowania gotowa do zainstalowania

Błąd pobierania aktualizacji oprogramowania





Nazwa

Ikona

Opis

Scanner (Skaner)

Umożliwia odczytywanie diagnostycznych kodów usterek
(DTC), wyświetlanie danych identyfikatorów PID i wykonywanie testów diagnostycznych.

OBD-II/EOBD

Umożliwia dostęp do ogólnych danych układów OBD-II/EOBD

i testów bez konieczności identyfikacji badanego pojazdu.

Previous
Vehicles & Data (Poprzednie pojazdy i dane)

Umożliwia szybkie przywrócenie konfiguracji narzędzia diagnostycznego do

zgodnej z ostatnio testowanym pojazdem oraz dostęp do zapisanych plików danych.

Training and Support (Szkolenie i wsparcie)

Funkcja Training and Support (Szkolenie i wsparcie) zawiera informacje na temat konfiguracji

i rozpoczynania korzystania z wybranych funkcji narzędzia diagnostycznego.

Tools (Narzędzia)

Umożliwia dostosowanie ustawień narzędzia diagnostycznego do

osobistych preferencji i wykonywanie innych funkcji specjalnych.

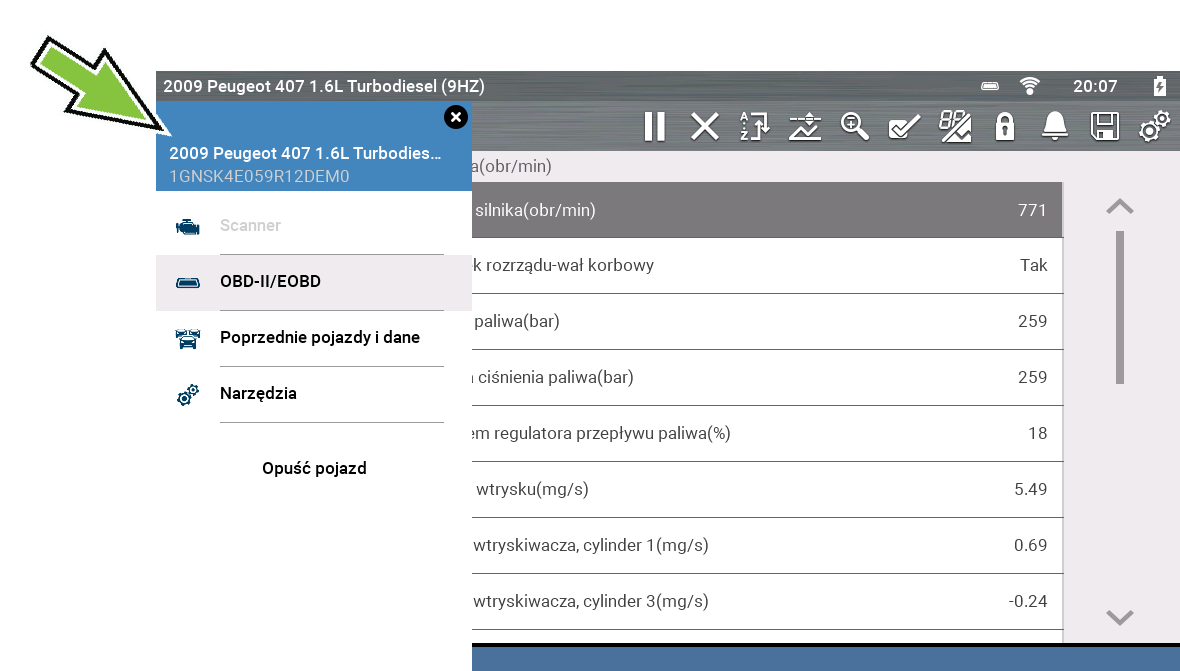

Menu szybkiego dostępu może być używane jako skrót służący do „przeskakiwania” między funkcjami lub do zakończenia komunikacji z aktywnym pojazdem. To menu jest dostępne z poziomu większości funkcji (po dokonaniu identyfikacji pojazdu), a jego zawartość zależy od aktualnie wykonywanej operacji — wyświetlane są tylko łącza mające zastosowanie w odniesieniu do bieżącej sekcji oprogramowania.

Wybranie ikony Strona główna powoduje otwarcie Menu szybkiego dostępu, którego zawartość zależy od bieżącej sekcji oprogramowania.
