Escáner - Motocicleta
Muchas de las funciones del escáner son similares o idénticas a las del escáner para automóviles; consulte las secciones correspondientes para automóviles según sea necesario.
Starting Scanner (Quick Start)
Los menús, las opciones y los procedimientos varían según el fabricante y el modelo de la motocicleta.
| 1. | Seleccione Escáner |
| 2. | Siga las instrucciones para identificar la motocicleta y conectar el cable de datos y la Smart Vehicle Interface (SVI). Consulte la sección Conexión del cable de datos (más abajo). |
| 3. | Encienda el vehículo y coloque el interruptor de "marcha" en la posición de encendido o arranque el motor. |
Asegúrese de que las luces LED de la SVI y de los cables de datos estén encendidas cuando se establezca la comunicación entre la motocicleta y la herramienta de diagnóstico.
| 4. | Siga las indicaciones para seleccionar un Sistema y luego una Función/Prueba. |
|
Icono |
Función |
|
|
Indica que la comunicación con el escáner está activa (se muestra en la barra de título) |
Si se interrumpe la comunicación, pueden producirse daños en los módulos de control electrónico. Asegúrese de que el cable de datos esté conectado correctamente en todo momento durante la prueba. Salga de todas las pruebas antes de desconectar el cable de datos o apagar la herramienta de diagnóstico.
La función Escáner permanece abierta, siempre y cuando haya un enlace de comunicación activo con la motocicleta. Debe interrumpir este enlace de comunicación para salir de las pruebas y apagar la herramienta de diagnóstico. Si intenta apagar la herramienta de diagnóstico mientras se está comunicando con la motocicleta, aparecerá un mensaje de advertencia.
Operaciones del escáner
Las funciones y operaciones del escáner son las mismas que las del escáner para automóviles. Para obtener información, consulte las secciones correspondientes.
Para detener el escaneo:
Seleccione el icono Atrás en la barra de herramientas y salga al Menú principal o a la Pantalla de inicio. Aparecerá el mensaje "Detención de comunicaciones", que indica que las comunicaciones se han detenido.
Stopping Scanner
Scanner Screen Layout
Una vez identificada la motocicleta, siga las instrucciones a fin de conectar la Smart Vehicle Interface (SVI) correspondiente y el cable/adaptador de datos.

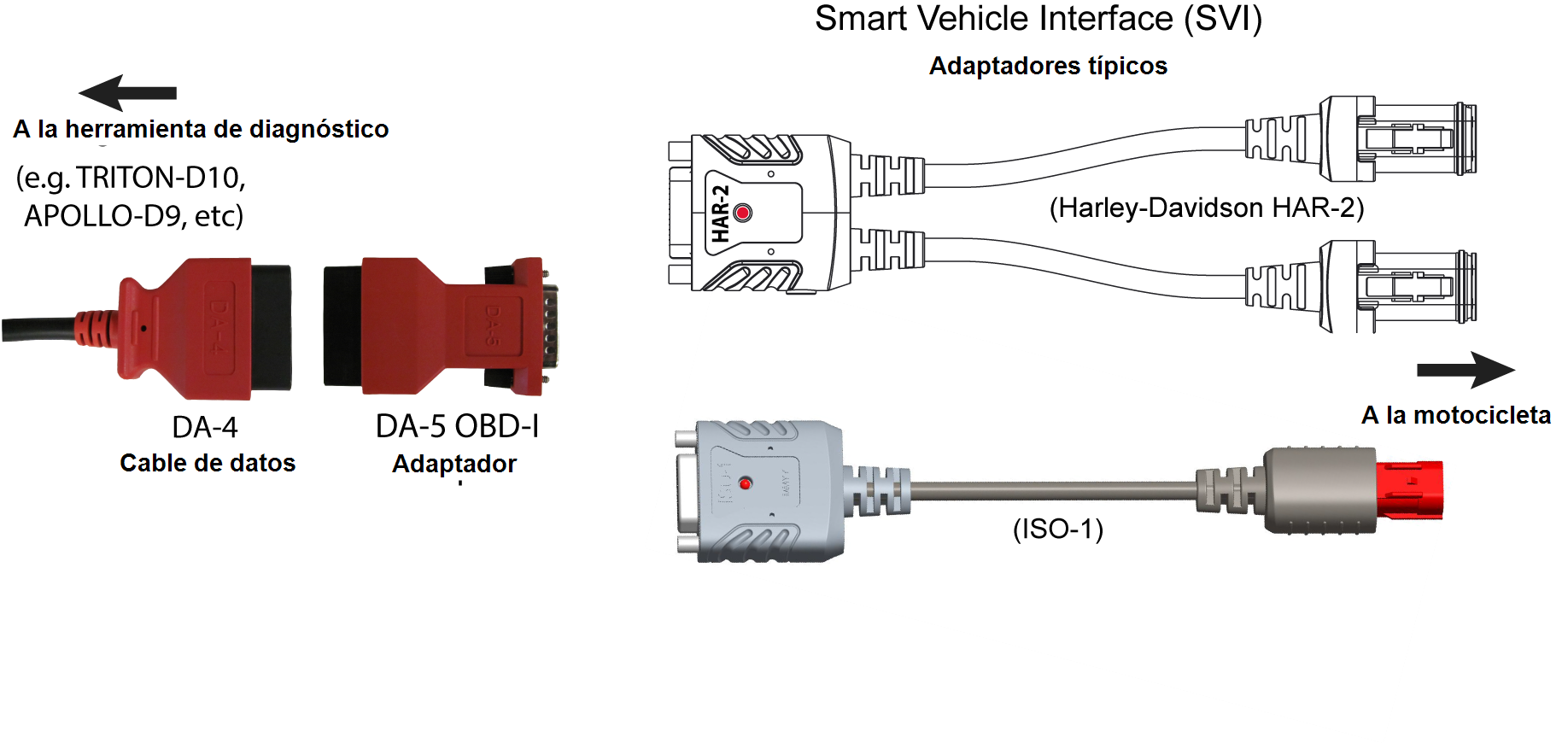

Los adaptadores de cable de la SVI pueden conectarse mediante dos métodos. Las ilustraciones que aparecen a continuación muestran conexiones típicas de cables de datos que utilizan el cable de datos DA-4 y el adaptador DA-5 (imagen superior), así como el cable de datos DA-5 (figura inferior). La imagen superior muestra el método de conexión común.
El adaptador de cable de la SVI ISO-1 (ISO 19689/Euro5) debe utilizarse con la versión 22.2 del software de diagnóstico o versiones posteriores..

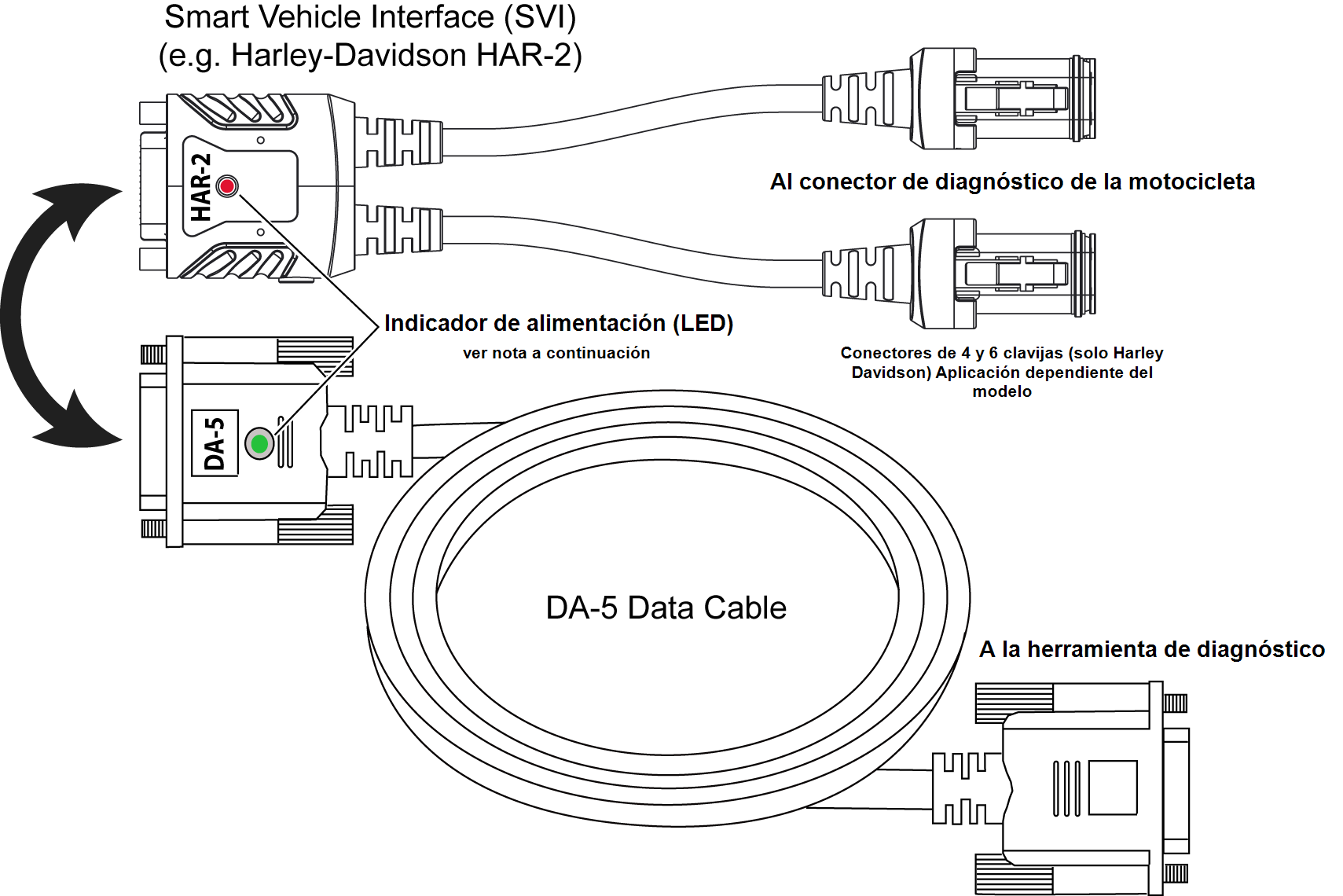

La SVI requiere alimentación de 12 V CC para comunicarse. La alimentación se suministra normalmente a través del conector de diagnóstico de la motocicleta; sin embargo, se puede utilizar el cable de accesorios eléctricos de 12 V CC suministrado (no se muestra) cuando se necesita energía. Cuando la luz LED está encendida, la SVI está recibiendo alimentación.
Asegúrese de que las luces LED de la SVI y de los cables de datos estén encendidas cuando se establezca la comunicación entre la motocicleta y la herramienta de diagnóstico.
Scanner Control Iocns
